產品名稱： 電動高真空球閥 產品型號： GUD型 產品口徑： DN10-DN100 產品壓力： 0.4MPa-0.6MPa 產品材質： 不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

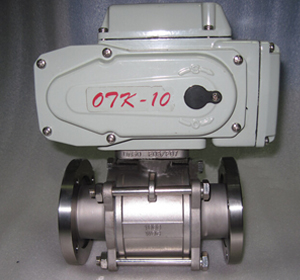

一、GUD型電動高真空球閥簡介： GUD型電動高真空球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流。手動真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。 二、GUD型電動高真空球閥主要技術性能： 　閥門漏率： 　≤1.3×10-4Pa.L/S. 　適用溫度： 　-30～+150℃ 　-30～+150℃(PPL密封) 　關閉時間： 　≤30S 　連接型式　 　使用壓力范圍(Pa) 　活套法蘭(GB6070、JB919) 　0.6×106～1.3×10-4 　焊接法蘭(GB6070、JB919) 　1.6×106～1.3×10-4 　快卸法蘭(GB4982) 　0.1×106～1.3×10-4 　螺紋連接　 　1.6×106～1.3×10-4 三、GUD型電動高真空球閥主要零件材料： 閥體、閥蓋、閥桿 不銹鋼 密封件 四氟乙烯、氟橡膠、PPL 四、GUD型電動高真空球閥產品實拍：   五、GUD型電動高真空球閥外形及連接尺寸(mm)： 1、螺紋連接的外形及連接尺寸(圖一) 型號 DN G H E L GUD-10(G) 10 1/4" 153 157 68 GUD-16(G) 16 1/2" 172 157 72 GUD-20(G) 20 3/4" 178 157 82 GUD-25(G) 25 1" 187 157 90 GUD-32(G) 32 1-1/4" 206 157 112 GUD-40(G) 40 1-1/2" 212 157 120 GUD-50(G) 50 2" 265 157 145 GUD-63(G) 63 2-1/2" 305 207 185 GUD-80(G) 80 3" 330 207 210 GUD-100(G) 100 4" 350 207 268 2、活套法蘭連接(GB6070)(圖二) 型號 DN D Do H E L n-φc GUD-10(F) 10 55 40 153 157 84 4-φ6.6 GUD-16(F) 16 60 45 172 157 84 4-φ6.6 GUD-25(F) 25 70 55 187 157 114 4-φ6.6 GUD-32(F) 32 90 70 206 157 140 4-φ9 GUD-40(F) 40 100 80 212 157 160 4-φ9 GUD-50(F) 50 110 90 265 157 170 4-φ9 GUD-63(F) 63 130 110 305 207 195 4-φ9 GUD-80(F) 80 145 125 330 207 203 8-φ9 GUD-100(F) 100 165 145 350 207 280 8-φ9 3、快卸法蘭連接(GB4982)(圖三) 型號 DN D1 D H E L GUD-10(KF) 10 12.2 30 153 157 84 GUD-16(KF) 16 17.2 30 172 157 84 GUD-25(KF) 25 26.2 40 187 157 114 GUD-32(KF) 32 34.2 55 206 157 140 GUD-40(KF) 40 41.2 55 212 157 160 GUD-50(KF) 50 52.2 75 265 157 170
