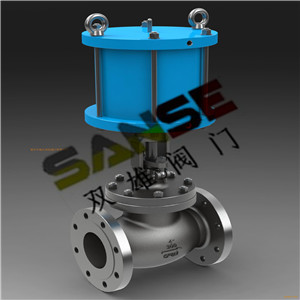

一、氣動美標截止閥概述
       氣動美標截止閥，在氣源出現故障的情況下，可以用手動開啟或關閉閥門，使現手動自動一體閥操作。本閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命 。


二、氣動美標截止閥結構特點
1、氣動美標截止閥選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、氣動美標截止閥閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、氣動美標截止閥閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、氣動美標截止閥閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、氣動美標截止閥倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

三、氣動美標截止閥應用規范

設計與制造標準：API6D
四、氣動美標截止閥技術參數和性能

GTD/ATD氣動執行機構技術參數		閥   體   參   數
類   型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～300mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	150、300、600lb等
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	2Crl3
	單作用：7N·M～2668N·M	閥體材質	WCB鑄鋼
工作溫度	常溫型：-29℃～80℃（丁腈橡膠O型圈）	閥板材質	A105
	高溫型：-29℃～160℃（氟橡膠O型圈）	閥座密封	不銹鋼
動作范圍	0～100mm	結構形式	直通
接口螺紋	SC60～SC200    G1/8″	溫度	-29℃～425℃
	SC260～SC450/350   G1/4″	適用介質	水、油品、蒸汽等。
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	用途廣、整體造價低、流量大、流阻小

五、氣動美標截止閥主要外形尺寸、連接尺寸及質量
