河南BQ45F三通保溫球閥價格,山西三通保溫球閥廠家
三通保溫球閥 保溫球閥 三通球閥
品牌
湖高型號
BQ45F瀏覽次數
103 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南BQ45F三通保溫球閥價格,山西三通保溫球閥廠家
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

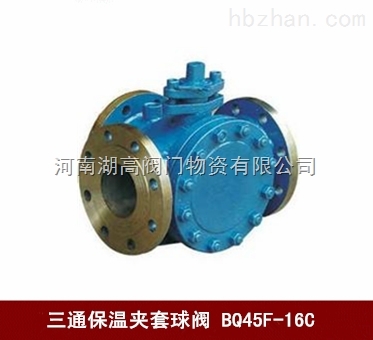

BQ45F三通保溫球閥
產品概述
BQ45F三通保溫球閥有兩閥座密封T型結構和四閥座密封T型結構兩種，用戶可根據工況實際情況選擇類型，三通球閥一般采用兩閥座密封結構，如需四閥座密封結構，應在訂貨合同上注明閥座類型，該三通球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流與分流。BQ45F三通保溫球閥特別適合于石油、化工、冶金、制藥、食品等各類系統中輸送常溫下會凝固的高粘度介質，防止介質結晶。
BQ45F三通保溫球閥結構圖
三通保溫球閥主要零件部件材料表
序號
零件名稱
材料名稱
1
閥體
WCB
CF8
CF3
CF8M
CF3M
2
球體
2Cr13
304
304L
316
316L
3
閥座
聚四氟乙烯PTFE
4
閥桿
2Cr13
304
304L
316
316L
5
填料
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊
6
密封圈
聚四氟乙烯PTFE、對位聚苯PPL
7
墊圈
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊
BQ45F三通夾套保溫球閥主要外型尺寸表
公稱壓力
PN(Mpa)
公稱通徑
DN(mm)
尺寸(mm)
L
L1
D
D1
D2
b
f
Z-φd
1.6
15
150
72
95
65
45
14
2
4-φ14
20
160
80
105
75
55
14
2
4-φ14
25
180
90
115
85
65
14
2
4-φ14
32
200
100
135
100
78
16
2
4-φ18
40
220
110
145
110
85
16
3
4-φ18
50
240
120
160
125
100
16
3
4-φ18
65
260
130
180
145
120
18
3
4-φ18
80
280
140
195
160
135
20
3
8-φ18
100
320
160
215
180
155
20
3
8-φ18
125
380
190
245
210
185
22
3
8-φ18
150
440
220
280
240
210
24
3
8-φ23
200
550
260
335
295
265
26
3
8-φ23
250
670
310
405
355
320
30
3
12-φ25
300
720
370
460
410
375
30
3
12-φ25
BQ45F三通夾套保溫球閥主要性能參數表
適用溫度
-28-300℃
法蘭尺寸
JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212
檢驗和試驗
GB/T13927-89、JB/T9092-99
其余制造規范均按本廠標準
歡迎選購河南湖高閥門物資有限公司【BQ45F三通保溫球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
