河南不銹鋼Y型三通球閥廠家,Y型三通球閥Q42F-16P價格
不銹鋼Y型三通球閥 Y型三通球閥 不銹鋼球閥
品牌
湖高型號
Q42F-16P瀏覽次數
86 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南不銹鋼Y型三通球閥廠家,Y型三通球閥Q42F-16P價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

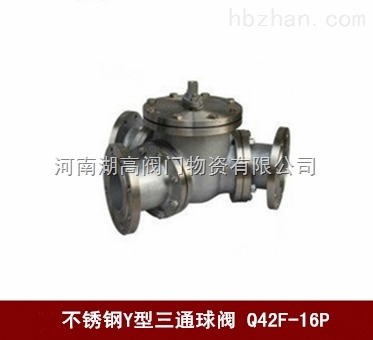

不銹鋼Y型三通球閥Q42F-16P
產品概述
Q42F不銹鋼Y型三通球閥有相互成120°和兩通孔成135°兩種，其整體采用不銹鋼304、304L、316、316L等材料制造而成，該產品流道形式為Y型，閥座為三面閥座，主要用于酸堿腐蝕性介質Y型管路流向的切換。廣泛適用于化工、石 油、冶金、醫藥、電力等工業部門，實現生產過程中對酸、堿等強腐蝕介質的切斷或調節。
不銹鋼Y型三通球閥結構圖
Q42F-16P不銹鋼y型三通球閥閥座密封根據工況不同，密封面可采用聚四氟乙烯(≤200℃)、對位聚苯(≤300℃)(即軟密封形式)或硬質合金(≤600℃)、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料(即硬密封形式)等多種先進工藝材料，本產品結構結構緊湊，易于操作和維修，可滿足不同的工況要求，特別適用各種苛刻工況。
不銹鋼y型三通球閥主要零部件材料表
序號
零件名稱
材質名稱(常規配置)
Q42F/H-P
Q42F/H-R
Q42F/H-RL
1
閥體
304(CF8)
316(CF8M)
316L(CF3M)
2
球體
304(CF8)
316(CF8M)
316L(CF3M)
3
密封圈
PTFE、PPL、柔性石墨
4
閥座/密封面
PTFE、PPL、柔性石墨
5
填料
柔性石墨/PPL/PTFE
6
閥桿
304
316
316L
7
雙頭螺栓
304
316
316L
8
螺母
304
316
316L
9
墊片
PTFE、PPL、柔性石墨
不銹鋼y型三通球閥主要性能規范表
公稱壓力
PN(MPa)試驗壓力
殼體
高壓液密封
低壓液密封
1.6
2.4MPa
1.76MPa
0.6MPa
2.5
3.75MPa
2.75MPa
4.0
6.0MPa
4.4MPa
適用工況
適用介質
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度
-28～350℃
應用規范
連接法蘭標準
JB79、GB9113、HG20592
檢驗試驗標準
JB/T9092
不銹鋼y型三通球閥主要外型尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸(mm)
L
D
K
R
C
f
N-d
1.6
50
340
160
125
100
20
3
4-?18
65
400
180
145
120
20
3
4-?18
80
410
195
160
135
20
3
8-?18
100
460
215
180
155
22
3
8-?18
125
560
245
210
185
22
3
8-?18
150
660
280
240
210
24
3
8-?23
200
800
335
295
265
24
3
12-?23
250
1030
405
355
320
30
3
12-?25
300
1140
460
410
375
30
4
12-?25
歡迎選購河南湖高閥門物資有限公司【不銹鋼Y型三通球閥Q42F-16P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
