河南Q45FT型三通球閥廠家,T型三通球閥價格
T型三通球閥 三通球閥 三通T型球閥
品牌
湖高型號
Q45F瀏覽次數
90 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南Q45FT型三通球閥廠家,T型三通球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
- Q45FT型三通球閥的詳細資料：
-

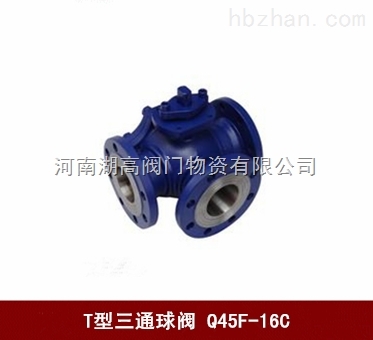

T型三通球閥Q45F-16C
產品概述
Q45F/H法蘭連接T型三通球閥具有四閥座密封的三通浮動球閥外型，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。法蘭連接T型三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況！
Q45FT型三通球閥結構圖
Q45FT型三通球閥主要零部件材料表
序號
零件名稱
材質名稱(常規配置)
Q45F/H-C
Q45F/H-P
Q45F/H-R
Q45F/H-RL
1
閥體、閥蓋
WCB
304(CF8)
316(CF3)
316L(CF3M)
2
填料
PTFE、PPL、柔性石墨
3
球體
1Cr18Ni9Ti
304
316
316L
4
密封圈
PTFE、PPL
5
墊片
PTFE、PPL
6
閥座、閥桿
2Cr13
304
316
316L
7
雙頭螺栓
35CrMoA
304
316
316L
T型三通球閥主要性能規范表
公稱壓力
PN(MPa)試驗壓力
殼體
高壓液密封
低壓液密封
1.6
2.4MPa
1.76MPa
0.6MPa
2.5
3.75MPa
2.75MPa
4.0
6.0MPa
4.4MPa
適用工況
適用介質
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度
-28～350℃
應用規范
連接法蘭標準
JB79、GB9113、HG20592、 ASTM B16.5
檢驗試驗標準
JB/T9092、API598
T型三通球閥主要外型尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸(mm)
L
L1
D
K
R
C
f
N-d
1.6
15
150
75
95
65
45
14
2
4-?14
20
164
82
105
75
55
16
2
4-?14
25
180
90
115
85
65
16
2
4-?14
32
200
100
135
100
78
18
2
4-?18
40
220
110
145
110
85
18
3
4-?18
50
240
120
160
125
100
20
3
4-?18
65
260
130
180
145
120
20
3
4-?18
80
280
140
195
160
135
20
3
8-?18
100
320
160
215
180
155
22
3
8-?18
125
380
190
245
210
185
22
3
8-?18
150
440
220
280
240
210
24
3
8-?23
200
550
275
335
295
265
24
3
12-?23
250
670
335
405
355
320
30
3
12-?25
300
720
425
460
410
375
30
4
12-?25
歡迎選購河南湖高閥門物資有限公司【Q45FT型三通球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
