商品介紹

品牌:湖高

商品名稱:河南Q341F4蝸輪襯氟球閥廠家,蝸輪襯氟球閥價格

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

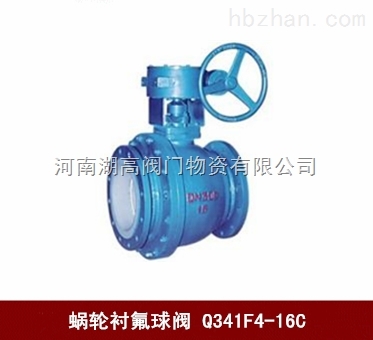

Q341F4蝸輪襯氟球閥

產品概述

Q341F4蝸輪襯氟球閥采用全塑料襯里工藝，耐介質的強腐蝕，使用溫度可達-200~180℃，是腐蝕性介質的理想控制設備。被廣泛應用在石油、化工等管路系統中做截斷介質用，適用在各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。

蝸輪襯氟球閥主要結構圖

蝸輪襯氟球閥屬法蘭連接蝸輪傳動直通二片式浮動球球閥，其內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚四氟乙烯PTFE(F4)，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。

Q341F4蝸輪襯氟球閥主要零部件材料表

序號	零件名稱	材料名稱
序號	零件名稱	Q341F4-Z	Q341F4-C	Q341F4-P	Q341F4-R	Q341F4-PL	Q341F4-RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	WCB	WCB	CF8	CF8M	CF3	CF3M
3	襯里/閥座	FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4	填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
7	緊固螺母	45	45	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9
8	操作手輪	WCB

蝸輪襯氟球閥主要外形尺寸表

公稱通徑 DN(mm)	公稱壓力 PN(MPa)	尺寸(mm)								重量 (Kg)
公稱通徑 DN(mm)	公稱壓力 PN(MPa)	L	D	D1	D2	f	b	Z-φd	H	重量 (Kg)
15	l.O	140	95	65	45	2	14	4-φ14	80	2.5
20		140	105	75	55	2	16	4-φ14	90	3
25		150	115	85	65	2	16	4-φ14	100	4.5
32		165	135	100	78	2	18	4-φ18	110	5.7
40		180	145	110	85	3	18	4-φ18	120	7
50		200	160	125	100	3	20	4-φ18	135	9 5
65		220	180	145	120	3	20	4-φ18	145	15
80		250	195	160	135	3	22	4/8-φ18	185	19
100		280	215	180	155	3	22	8-φ18	195	33
125		320	245	210	185	3	24	8-φ18	210	58
150		360	280	240	21O	3	24	8-φ23	450	93
200		457	335	295	265	3	26	8-φ23	490	155
250		533	390	350	320	3	28	12-φ23	550	210
300		610	440	400	368	4	28	12-φ23	600	220
350		686	500	460	428	4	30	16-φ23	675	245
400		762	565	515	482	4	32	16-φ25	780	260
15	1.6	140	95	65	45	2	14	4-φ14	80	2 5
20		140	105	75	55	2	16	4-φ14	90	3
25		150	115	85	65	2	16	4-φ14	100	4.5
32		165	135	100	78	2	18	4-φ18	110	5.7
40		180	145	110	85	3	18	4-φ18	120	7
50		200	160	125	100	3	20	4-φ18	135	9.5
65		220	180	145	120	3	20	4-φ18	145	15
80		250	195	160	135	3	22	8-φ18	185	19
100		280	215	180	155	3	24	8-φ18	195	33
125		320	245	210	185	3	26	8-φ18	210	58
150		360	280	240	21O	3	28	8-φ23	450	93
200		457	335	295	265	3	30	12-φ23	490	155
250		533	405	355	320	3	32	12-φ25	550	210
300		610	460	410	375	4	34	12-φ25	600	220
350		686	520	470	435	4	38	16-φ25	675	245
400		762	580	525	485	4	40	16-φ30	780	260
15	2.5	140	95	65	45	2	16	4-φ14	80	2.5
20		140	105	75	55	2	16	4-φ14	90	3
25		150	115	85	65	2	16	4-φ14	1OO	4.5
32		165	135	100	78	2	18	4-φ18	110	5.7
40		180	145	11O	85	3	18	4-φ18	120	7
50		200	160	125	100	3	20	4-φ18	135	9.5
65		220	180	145	120	3	22	8-φ18	145	15
80		250	195	160	135	3	22	8-φ18	185	19
100		280	230	190	160	3	24	8-φ23	195	33
125		320	270	220	188	3	28	8-φ25	210	58
150		360	300	250	218	3	30	8-φ25	450	93
200		457	360	310	278	3	34	12-φ25,	495	155
250		533	425	370	332	3	36	12-φ30	555	210
300		610	485	430	390	4	40	16-φ30	605	230
350		686	550	490	448	4	44	16-φ34	685	250

歡迎選購河南湖高閥門物資有限公司【蝸輪襯氟球閥Q341F4-16C】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
