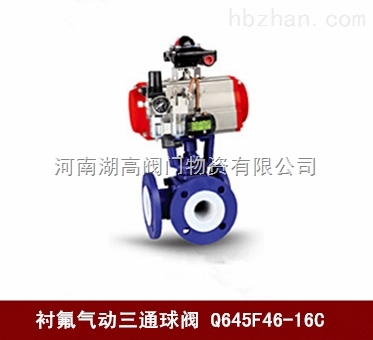

Q645F46氣動襯氟三通球閥

產品概述

Q645F46氣動襯氟三通球閥結構是T形用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通襯氟球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。采用了氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具 有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用，氣動三通襯氟球閥適用于各種工業管道中液體和 氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供晨大的流量，并可用于掃線清洗或隔離輸送的管道。

Q645F46氣動T型襯氟三通球閥特點是由T型流道三通球閥外加氣動執形器機構組成。應用在項目當中可以通過控制氣動開關實現介質流向的切換，同時也可以關閉任一通道，使另外兩個通過連通，靈活的控制管道當中介質的分流與合流。

Q644F46/Q645F46氣動三通襯氟球閥結構圖

氣動三通襯氟球閥 技術參數

氣動三通襯氟球閥 執行器參數

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動三通球閥性能規范

Q645F46氣動T型三通襯氟球閥主要零部件材料

Q645F46氣動T型三通襯氟球閥產品結構尺寸：--1.6MPa

Q645F46氣動T型三通襯氟球閥--2.5MPa

歡迎選購河南湖高閥門物資有限公司【Q645F46氣動襯氟三通球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
