商品介紹

品牌:上海喬邑

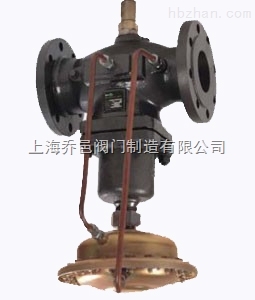

商品名稱:自力式流量調節閥ZZL型

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【ZZL型自力式流量調節閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

自力式流量調節閥

一、自力式流量調節閥產品概述

ZZL型自力式流量調節閥是一個新的調節閥種類，相對于手動調節閥，它的優點是能夠自動調節。相對于電動調節閥，它的優點是不需要外部動力，應用實踐證明，在閉式水循環系統（如熱水供暖系統，空調冷凍系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。因此，自力式流量調節閥在供熱空調工程中有著廣闊的應用前景。自力式流量調節閥的作用是在閥的進出口壓差變化的情況下，維持通過閥門的流量恒定，從而維持與之串聯的被控對象（如一個環路，一個用戶，一臺設備等，下同）的流量恒定，自力式流量控制閥的名稱較多，如自力式流量平衡閥，定流量閥，自平衡閥，動態流量平衡閥等，各種類型的自力式流量控制閥，結構各有相異，但工作原理相似。

二、自力式流量調節閥主要技術參數

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數Kvs		4	6.3	8	16	20	32	50	80	125	160	280	320	400
有效壓力下最大流量(m3/h)	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125	180	250
有效壓力下最大流量(m3/h)	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180	-	-
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允許壓差	PN16	1.6								1.5		1.2	1.0
允許壓差	PN40	2.0								1.5		1.2	1.0
閥蓋形式		標準型-17～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座、套筒型閥芯
流量特性		線性

三、自力式流量調節閥執行器技術參數

有效面積(cm2)	250	630
節流器壓差(MPa)	0.02；0.05
允許上下膜室之間最大壓差(MPa)	0.4	0.15
材料	膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管10×1；卡套式接頭：R1/4"

四、自力式流量調節閥主要性能指標

控制精度		±5%
允許泄露量 (在規定實驗條件下)	硬密封	4×0.01%閥額定容量
	軟密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

五、自力式流量調節閥主要連接尺寸

公稱通徑mm	15	20	25	32	40	50	65	80	100	125	150	200	250
L	130	150	160	180	200	230	290	310	350	400	480	600	730
H	50	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	640
H1	212	212	238	238	240	240	275	275	380	380	326	354	404
H2	-	-	-	-	-	-	-	-	-	-	326	354	404
H3	-	-	-	-	-	-	-	-	-	-	630	855	1205
H4	150
R	263
