      FQ41F46襯氟放料球閥廠家,Q41F4襯氟放料球閥價格

      襯氟放料球閥   放料球閥   襯氟放料球閥報價

      品牌

      湖高

      型號

      Q41F4/FQ41F46

      瀏覽次數

      75 次

      所在地區

      河南 鄭州 鄭東新區

      市場指導價

      ¥412.00

      數量

      100

      壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

      店鋪名稱: 河南湖高閥門物資有限公司

      河南湖高閥門物資有限公司專業生產銷售各種高中低壓閥門,各種不銹鋼閥門,石油專用閥,天燃氣專用閥,衛生級食品專用閥,電站閥門,電動閥門,氣動閥門,高溫高壓閥門,熱軋除鱗系統閥門,減溫減壓裝置,低溫閥,液氨閥,緊急切斷閥,料...

      商品介紹

      品牌:湖高
      商品名稱:FQ41F46襯氟放料球閥廠家,Q41F4襯氟放料球閥價格
      商品編號:
      分類:壓縮機配件及輔助設備 其它各類閥類

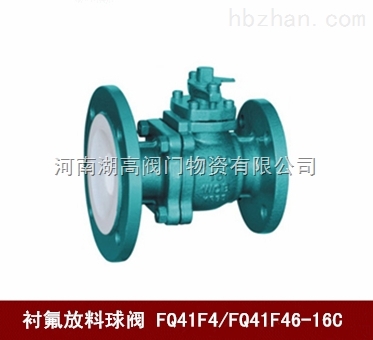

      • Q41F4/FQ41F46襯氟放料球閥

        產品概述

        Q41F4襯氟放料球閥屬法蘭連接手動直通式浮動球球閥,其采用氟塑料襯里技術,閥體采用熔模精密鑄造,強度高、外觀光潔,與液體接觸的過流部件全部為氟塑料PTFE(F4),適用在-200℃~180℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路、管線上使用。

        Q41F4襯氟放料球閥結構圖

        襯氟放料球閥是靠旋轉閥瓣來使閥門暢通或閉塞的,閥瓣和閥體內側全部采用氟塑料襯塑工藝制成,其具有開關輕便,體積小,密封可靠,結構簡單,維修方便,使用范圍廣等優點。

        襯氟放料球閥主要零部件材料表

        序號

        零件名稱

        材料名稱

        FQ41F4-Z

        FQ41F4-C

        FQ41F4-P

        FQ41F4-R

        FQ41F4-PL

        FQ41F4-RL

        1

        閥體/閥蓋

        HT250

        WCB

        CF8

        CF8M

        CF3

        CF3M

        2

        球體/閥桿

        WCB

        WCB

        CF8

        CF8M

        CF3

        CF3M

        3

        內襯材料

        FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)

        4

        填料壓蓋

        HT250

        WCB

        CF8

        CF8M

        CF3

        CF3M

        5

        填料

        PTFE(F4)聚四氟乙烯

        6

        螺栓

        35

        35

        1Crl7Ni2

        1Crl7Ni2

        1Cr18Ni2

        1Cr18Ni2

        7

        緊固螺母

        45

        45

        OCrl8Ni9

        OCrl8Ni9

        0Cr18Ni9

        0Cr18Ni9

        8

        操作手柄

        WCB

        襯氟放料球閥主要外形尺寸表

        公稱通徑

        DN(mm)

        公稱壓力

        PN(Mpa)

        主要尺寸(mm)

        重量

        L

        D

        D1

        D2

        Z-φd

        f

        b

        (Kg)

        25/50

        1.0

        125

        115/140

        85/110

        65/90

        4-14/4-14

        3/3

        17/17

        6.0

        32/65

        135

        140/160

        100/130

        78/110

        4-18/4-14

        3/3

        19/17

        7.5

        40/65

        150

        150/160

        110/130

        85/110

        4-18/4-14

        3/3

        19/17

        10.0

        40/80

        150

        150/190

        110/150

        85/125

        4-18/4-14

        3/3

        19/19

        10.0

        50/80

        165

        165/190

        125/170

        100/145

        4-18/4-18

        3/3

        21/19

        16.0

        50/100

        165

        165/210

        125/170

        100/145

        4-18/4-18

        3/3

        21/19

        16.0

        65/100

        180

        185/210

        145/170

        120/145

        4-18/4-18

        3/3

        21/19

        20.5

        65/125

        180

        185/240

        145/200

        120/175

        4-18/4-18

        3/4

        21/20

        20.5

        80/125

        240

        200/240

        160/200

        135/175

        8-18/8-18

        3/4

        21/20

        31.0

        80/125

        240

        200/265

        160/225

        135/200

        8-18/8-18

        3/4

        21/22

        31.0

        100/150

        260

        220/265

        180/225

        155/200

        8-18/8-18

        3/4

        23/22

        43.0

        100/200

        260

        220/320

        180/280

        155/255

        8-18/8-18

        3/4

        23/24

        43.0

        注:1、表格中的分子=公稱通徑及相應法蘭尺寸;2、表格中的分母=大端法蘭的法蘭尺寸。

        襯氟放料球閥主要技術標準表

        設計和制造標準

        GB/T12237

        結構長度標準

        GB/T12221、HG/T3704-2003

        法蘭尺寸標準

        GB/T9113.1-26、HG/T20592-2009

        壓力試驗

        GB/T13927-92

        檢驗試驗

        JB/T9092-99

        驅動方式

        手動、氣動、電動

        公稱壓力

        0.6、1.0、1.6、2.5
