商品介紹

品牌:上海喬邑

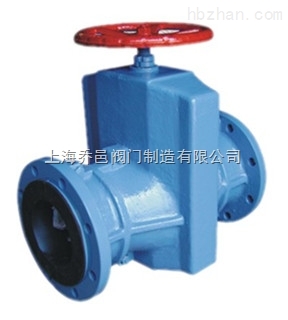

商品名稱:鑄鐵管夾閥GJ41X

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【GJ41X鑄鐵管夾閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

產品概述：

GJ41X鑄鐵管夾閥結構：本閥門由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。

配彎管尺寸：

公稱通徑	主要連接尺寸		重量
公稱通徑	L1	L2	重量
32	145	220	550
配彎管	使用尺寸按用戶要求		160
40	145	240	650
配彎管	使用尺寸按用戶要求		200

連接尺寸：

公稱通徑	主要連接尺寸及外型尺寸 Main outline dimensions and connection dimensions						重量(KG)
公稱通徑	L	D	D1	D2	b	Z-?	重量(KG)
20	135	105	75	55	16	4-14	2.5
25	145	115	85	65	16	4-14	3
32	160	135	100	78	18	4-18	4
40	180	145	110	85	18	4-18	6
50	210	165	125	100	20	4-18	7.5
65	250	185	145	120	20	4-18	9.5
80	300	190	160	135	22	4-18	16
100	350	215	180	155	22	8-18	20
125	430	245	210	185	25	8-18	28
150	500	280	240	210	25	8-23	43
200	650	335	295	265	32	8-23	80
