鋁合金管夾閥GJ41X-6L
GJ41X-6L鋁合金管夾閥參數 GJ41X-6L鋁合金管夾閥尺寸 GJ41X-6L鋁合金管夾閥規格
品牌
上海喬邑型號
GJ41X-6L瀏覽次數
80 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:鋁合金管夾閥GJ41X-6L
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【GJ41X-6L鋁合金管夾閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品概述：

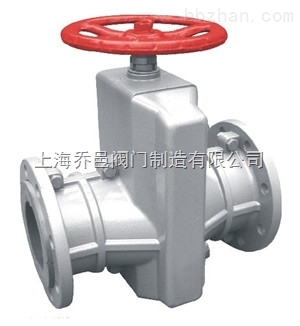

GJ41X-6L鋁合金管夾閥有由上下鋁合金閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承力小，所以在開閉時，操作人員旋轉輪時只要感到適量抵觸，均達到開閉極點。切勿盡力多人補助，禁用其他工具開閉。
配彎管尺寸：
|
公稱通徑 |
主要連接尺寸 |
重量 |
|
|
L1 |
L2 |
||
|
32 |
145 |
220 |
550 |
|
配彎管 |
使用尺寸按用戶要求 |
160 |
|
|
40 |
145 |
240 |
650 |
|
配彎管 |
使用尺寸按用戶要求 |
200 |
|
連接尺寸：
|
公稱通徑 |
主要連接尺寸及外型尺寸 Main outline dimensions and connection dimensions |
重量(KG) |
|||||
|
L |
D |
D1 |
D2 |
b |
Z-? |
||
|
20 |
135 |
105 |
75 |
55 |
16 |
4-14 |
2.5 |
|
25 |
145 |
115 |
85 |
65 |
16 |
4-14 |
3 |
|
32 |
160 |
135 |
100 |
78 |
18 |
4-18 |
4 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
6 |
|
50 |
210 |
165 |
125 |
100 |
20 |
4-18 |
7.5 |
|
65 |
250 |
185 |
145 |
120 |
20 |
4-18 |
9.5 |
|
80 |
300 |
190 |
160 |
135 |
22 |
4-18 |
16 |
|
100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
20 |
|
125 |
430 |
245 |
210 |
185 |
25 |
8-18 |
28 |
|
150 |
500 |
280 |
240 |
210 |
25 |
8-23 |
43 |
|
200 |
650 |
335 |
295 |
265 |
32 |
8-23 |
80 |
上海喬邑閥門為您提供專業的【GJ41X-6L鋁合金管夾閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
