河南Q914F電動螺紋三通球閥廠家,電動螺紋三通球閥價格
電動螺紋三通球閥 電動三通球閥 電動螺紋球閥
品牌
湖高型號
Q914F瀏覽次數
114 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南Q914F電動螺紋三通球閥廠家,電動螺紋三通球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

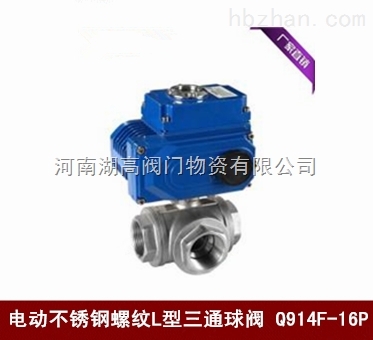

Q914F電動螺紋三通球閥
產品概述
Q914F電動螺紋三通球閥由精小型電動執行器與高平臺內螺紋L型三通球閥組成，L型三通球閥為兩閥座密封三通球閥，其結構緊湊、外型美觀、密封性能好，T型能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。螺紋三通球閥球體分L型和T型，執行器與閥體的直接連接減少了發生故障的機率。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
Q914F電動螺紋三通球閥結構圖
Q914F電動L型內螺紋三通球閥采用內螺紋連接形式，配備適合電動執行器安裝的高平臺，密封面結構形式為軟密封，其流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。
Q914F不銹鋼電動內螺紋三通球閥主要零部件材料表
序號
零件名稱
材質名稱
1
閥體
WCB
CF8
CF8M
2
閥蓋
WCB
CF8
CF8M
3
球體
2Cr13/304
CF8
CF8M
4
球墊
聚四氟乙烯PTFE
聚四氟乙烯PTFE
聚四氟乙烯PTFE
5
閥桿
2Cr13/304
CF8
CF8M
6
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
聚四氟乙烯PTFE
7
中口
聚四氟乙烯PTFE
聚四氟乙烯PTFE
聚四氟乙烯PTFE
8
大薄片
聚四氟乙烯PTFE
聚四氟乙烯PTFE
聚四氟乙烯PTFE
9
螺母
35CrMoA
CF8
CF8M
10
手柄
WCB
CF8
CF8M
11
華司
WCB
CF8
CF8
12
螺帽
35CrMoA
CF8
CF8
13
鎖定裝置
WCB
CF8
CF8
14
皮套
塑料
塑料
塑料
15
盲蓋
WCB
CF8
CF8M
Q914F電動內螺紋L型三通球閥主要執行器技術參數表
電動
執行機構
型號
HL系列、3810R系列、PSQ系列、HQ或QB型
電源電壓
AC220V、AC380V、DC24V
作用形式
開關型/調節型(隔爆型)
調節型
信號范圍
0～10mA、4～10mA 、1-5VDC
開關型
電信號
AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號
Q914F電動不銹鋼內螺紋三通球閥主要外形尺寸表
公稱通
DN(mm)
SIZE
G(in)
主要尺寸
重量
D
L
H
h
15
1/2"
12.7
75
59
10-24UNC
530
20
3/4"
16
85
64
10-24UNC
725
25
1"
20
100
80
10-24UNC
1000
32
11/4 "
25
115
90
10-24UNC
2000
40
11/2 "
32
125
96
1/4-20UNC
3000
50
2"
38.1
148
106
1/4-20UNC
4650
歡迎選購河南湖高閥門物資有限公司【精小型電動不銹鋼螺紋L型三通球閥Q914F-16P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
