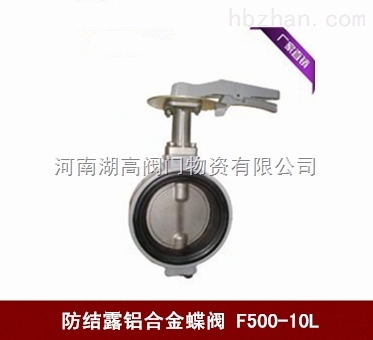

防結露鋁合金蝶閥F500-10L

產品概述

防結露鋁合金蝶閥閥體采用超輕鋁合金閥體，其重量僅為傳統蝶閥的三分之一，扭矩小，使用安裝方便，杜絕銹蝕。 防結露蝶閥特有的多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，加之不銹鋼的蝶板和內件，從而延長閥門座的使用壽命，具有很強的防銹和耐腐蝕功能。扭矩減少實現了驅動裝置的輕量化和小型化 。獨有的閥桿密封環防止流體泄漏。防結露蝶閥的驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、對夾，結構形式可選用中線式，密封結構可選用軟密封，壓力范圍PN0.1-2.5Mpa，公稱通徑為DN50-300mm，材質可選用鋁合金。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配。

防結露鋁合金蝶閥結構圖

防結露蝶閥結構特點

1、超輕鋁合金閥體，扭矩小，使用安裝方便，適用于空調、工業水處理設備，有很強的防結露功能。鋁合金壓鑄閥體，杜絕銹蝕。防結露蝶閥在防止結露方面發揮超群的功能。利用多年積累的技術和經驗開發的獨特的多層次漸近接觸式閥座，以及綜合其它多項技術的F500系列蝶閥正在越來越多的領域替代其它閥門，具有施工簡單、使用壽命長的特點。

2、優異持久的密封性能，獨有的多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，從而延長閥座的使用壽命。

3、扭矩減小實現了驅動裝置的輕量化和小型化

4、獨有的閥桿密封環防止流體泄漏

5、不同材質的閥座，適應不同工況，具有良好的防腐和密封性能

6、球形閥板運動軌跡使得閥門轉動靈活自如，閥板是按一個完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是閥板的上、下頂端處的軸向密封面處也不例外，這樣的密封面在密封時，盡管有了接觸，卻是相當平滑的，所以力矩減小了，密封性能改善了，特別是軸向密封處的磨擦減小了，采用這一技術的閥座壽命增加了三倍。

防結露蝶閥主要外形尺寸
