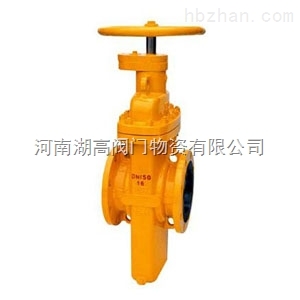

法蘭端燃氣平板閘閥

產品概述

型號：Z47NF、Z47DF、Z47F、Z47D、Z47Y、Z47H、Z47W

通徑：25mm——1100mm

壓力：150LB 1.6MPa

法蘭端燃氣平板閘閥技術標準：

設計標準按GB/T19672 API 6D

結構長度按GB/T 19672 API 6D

連接法蘭按GB/T 9113 ASME B16.5

試驗與檢驗按JB/T 9092 AIP 598

法蘭端燃氣平板閘閥工作原理（如下圖所示）：

（圖1）：閥門內部壓力相當時閘板處于閉合狀態，閥座表面PTFE密封環形成初始密封，每次閥門開或關時，閥座圈能清潔閘板兩側。

（圖2）：對閥門施加管理壓力時壓力作用于閘板，迫使它貼近出口閥座上PTFE環，壓縮它直到閘板停在鋼制閥座上，這樣，就形成了雙重密封，首先是PTFE對金屬密封，然后是金屬對金屬密封，閥座也被牢固地撿到凹槽，在這一點O形圈阻止任何后部介質流。

（圖3）：閥體壓力泄放后，形成進口密封，管道壓力作用于進口閥座--使其移向閘板，這時形成PTFE對金屬的密封，同時，O形圈與閥座凹槽形成緊密的密封。

（圖4）：閥門自動泄放多余的壓力，當閥體壓力大于管道壓力時，由于熱膨脹，進口閥座推向凹槽，閥體內多余的壓力在閥座與閘板之間泄放到管道中。

法蘭端燃氣平板閘閥主要零件材料：
