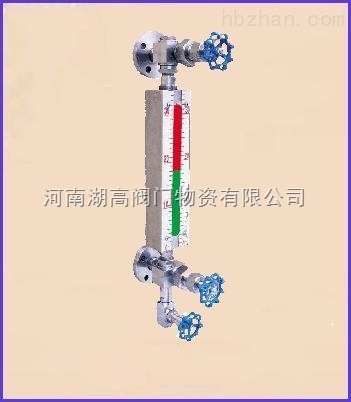

UGS彩色石英管液位計

產品概述

UGS彩色石英管液位計利用自然光在液體中折、反射原理，借助于紅、綠片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。因此被廣泛用于石油、化工、電力、冶金等行業的各種透明液體容器和鍋爐上，如水、汽油、液化氣、液氨、丙烷、丙稀、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度的界面測量，可選用三色界面石英管液位計。三色界面石英管液位計是利用浮力與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于浮子呈黑色，上下部分液體顏色有異，所以顯示醒目。從而解決了一直困擾在石油化工生產過程中兩種混合介質界面分辨不清的難題。它是目前國內外最理想的直讀式液位計。

□  結構原理
    UGS（UNS）系列彩色石英管液位計它是利用自然光在液體中折、反射原理。借助于紅、綠色片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。
□  特點
●液、氣相顯示清晰、無盲區、密封性能好、耐高溫耐高壓、防 粘稠、重量輕、
  奉命長、無泄漏。
●結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。
□  主要技術指標
●特制的99.99%SiO₂透明石英管，其變形點1077℃，軟化點1730℃。
●搞壓強度1170Kg/cm3 ，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
●工作壓力：1.6、2.5、4.0、6.4、10.0MPa
●工作溫度：＜520℃
●測量范圍L：測量范圍由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸。
●伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋。
●接口法蘭：采用化工部1997年最新頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20、DN25，如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。鋼球自動封閉壓力：大于0.2MPa重量15~30kg。

□  UGS顯示高度與測量范圍關系表（顯示高度即標尺高度）
                                                     （單位：毫米）

□  選型形式

□  結構形式

□  用途說明
