止回閥H44H

產品概述

止回閥又稱逆止閥、單向閥、逆流閥、和背壓閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門。屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿酸等多種介質。還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。主要可分為旋啟式（依重心旋轉）與升降式（沿軸線移動）。

止回閥按結構劃分，可分為升降式、旋啟式和蝶式三種。升降式可分為立式和直通式兩種。旋啟式分為單瓣式、雙瓣式和多瓣式三種。蝶式為蝶式雙瓣、蝶式單瓣、以上幾種在連接形式上可分為螺紋連接、法蘭連接、焊接和對夾式連接四種。這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

旋啟式有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。旋啟式在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式的閥瓣坐落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式的通道也是狹窄的，因此通過升降式的壓力降比旋啟式大些，而且旋啟式的流量受到的限制很少。

安裝應注意以下事項

1、在管道系統中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。

2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。

3、升降式垂直瓣應安裝在垂直管道上。

4、升降式水平瓣應安裝在水平管道上。

材質

1.鑄鐵

2.黃銅

3.不銹鋼

4.碳鋼

5.鍛鋼

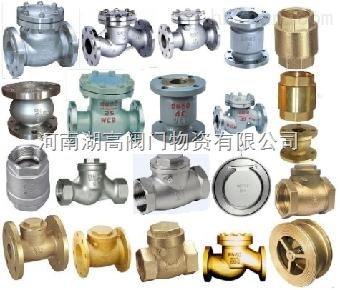

分類

1.DRVZ靜音式

2.DRVG靜音式

3.NRVR靜音式

4.SFCV橡膠瓣逆止閥

5.DDCV雙瓣逆止閥

6.300X微阻緩閉式

7.H71X/H76/H77X/H74

8.HC41X消聲式

9.HQ41X球形式

10.HH44X微阻緩閉式

11.HH47X/HH48X/HH49X微阻緩閉式

12.H44H旋啟式

13.H42H立式

14.H14H臥式

15.PH44H排渣式

16.H41F3/F46襯氟

17.BH44H保溫式

18.YQ98004過濾活塞式

19.LH45X限流式

20.HY41F氧氣專用

21.H72TC陶瓷對夾式

22.HQ45/HQ44微阻球形

23.H147H/H247H/H347H助關緩沖

24.H11H、H61H鍛鋼

25.CKH743H液動式快速關閉

公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公稱通徑或口徑：DN15～900、NPS 1/4 ～36 連接方式：法蘭、對焊、螺紋、承插焊、對夾等適用溫度：-196℃～540℃ 閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
