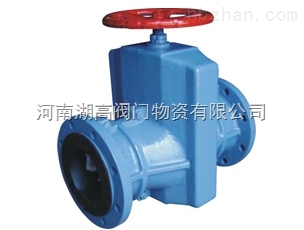

GJ41X型鑄鐵管夾閥

產品概述

     一、鑄鐵管夾閥結構特點：
     GJ41X型鑄鐵管夾閥適用內外受酸浸蝕的環境下，保持正常工作。杜絕內泄外漏，方便清槽工作，實踐證明，它取代了不銹鋼夾子，結束了采用球閥旋塞閥或其它閥門歷史。

     管夾閥又名夾管閥，膠管閥，由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。管夾閥有鑄鐵和鋁合金兩種材質，驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。

     二、 鑄鐵管夾閥工作原理：

     當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。

      三、鑄鐵管夾閥安裝及維修：
      1.湖高閥門生產管夾閥尺寸符合機械工業部標準，出廠前經過試驗， 按規定10Kg/cm2持續5分鐘無泄漏，安裝時不必拆洗調整更動。
      2.本閥在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄漏只需將閥體拆下，調換新管套，其閥體可長期使用，經濟實惠。

      四、鑄鐵管夾閥主要外形連接尺寸：

以上參數、圖片、僅供參考
