河南Q41Y三段式高壓球閥廠家,高壓鍛鋼球閥價格
三段式高壓球閥 高壓鍛鋼球閥 高壓球閥
品牌
湖高型號
Q41Y瀏覽次數
109 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南Q41Y三段式高壓球閥廠家,高壓鍛鋼球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

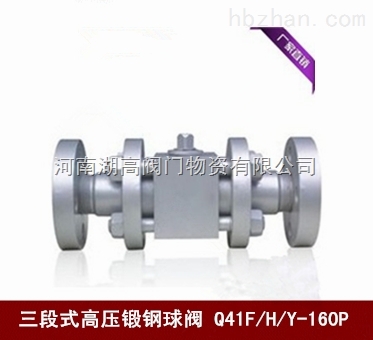

Q41Y三段式高壓球閥
產品概述
Q41Y三段式高壓球閥驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、焊接，密封結構可選用軟密封、硬密封，公稱壓力范圍PN1.0-32MPa，材質可選用鍛鋼、鍛不銹鋼，適用溫度：-20～232℃～350℃。Q41F/H/Y三段式高壓球閥所有部件均為鍛件，采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出，該產品采用鑲嵌式閥座，閥座背后設置O型圈，確保介質不外漏。
Q41Y三段式高壓球閥結構圖
Q41F/H/Y三段式高壓球閥主要零部件材料表
序號
零件名稱
材料
Q41F/Y-C
Q41F/Y-P
Q41F/Y-R
1
閥體
碳素鋼鑄件或鍛件
鉻鎳鈦不銹鋼鑄件或鍛件
鉻鎳鉬鈦不銹鋼鑄件或鍛件
2
球體、閥桿
2GrL3
鉻鎳鈦不銹鋼
鉻鎳鉬鈦不銹鋼
3
手柄
鑄鐵/WCB
4
密封圈
增強聚四氟乙烯(VUOLUK PTFE)
5
填料
聚四氟乙烯(PTFE)
Q41F/H/Y三段式高壓球閥主要性能規范表
公稱壓力PN(MPa)
16
32
強度試驗壓力(殼體)
24MPa
48 MPa
低壓密封試驗壓力(氣)
0.5-0.7MPa
高壓密封試驗壓力(液)
17.6 MPa
35.2MPa
Q41F/H/Y三段式高壓球閥主要外形尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸
L
D
D1
D2
b
Z-Φd
M
H
L0
6.4-22.0
10
210
95
60
18
20
3-Φ18
M24×2
77
220
15
230
95
60
20
20
3-Φ18
M24×2
85
220
25
260
105
68
28
20
3-Φ18
M33×2
100
250
32
300
115
80
38
25
4-Φ18
M42×2
120
300
40
350
125
90
48
28
6-Φ26
M52×2
150
400
50
400
165
115
61
32
6-Φ26
M64×3
165
400
65
490
200
145
75
40
6-Φ29
M80×3
180
500
80
580
225
170
94
50
6-Φ33
M100×3
200
600
100
620
260
195
115
60
6-Φ36
M125×4
245
800
125
750
300
235
146
75
8-Φ39
M155×4
270
850
150
800
330
255
163
78
8-Φ42
M175×4
300
850
200
850
400
315
193
90
8-Φ48
M215×6
400
900
32.0
10
210
95
60
18
20
3-Φ18
M24×2
77
220
15
230
105
68
20
20
3-Φ18
M33×2
85
220
25
260
115
80
28
25
4-Φ18
M42×2
100
250
32
300
125
90
38
28
6-Φ26
M52×2
120
300
40
350
165
115
48
32
6-Φ26
M64×2
150
400
50
400
200
145
61
40
6-Φ29
M80×2
165
400
65
490
225
170
75
50
6-Φ33
M100×2
180
500
80
580
260
195
94
60
6-Φ36
M125×2
200
600
100
620
300
235
115
75
8-Φ39
M155×2
245
800
125
750
330
255
146
78
8-Φ42
M175×2
270
800
150
800
400
315
163
90
8-Φ48
M215×2
300
850
200
850
480
380
193
120
8-Φ60
M265×2
400
900
歡迎選購河南湖高閥門物資有限公司【三段式高壓鍛鋼球閥Q41F/H/Y-160P/320P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
