商品介紹

品牌:湖高

商品名稱:TDG燃氣過濾器廠家,燃氣過濾器現貨

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

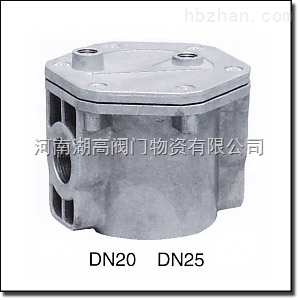

TDG燃氣過濾器

產品概述

我廠新生產研發的TDG系列軸流式氣體過濾器為反流式過濾器，主要用于各類輸氣管道系統的氣體過濾，保證管路系統設備的正常運行。該系列過濾器過濾面積大，效率高，壓損小，使用安裝簡便。
TDG燃氣濾器為反流式過濾器，主要用于各類輸氣管道系統的氣體過濾，保證管路系統設備的正常運行。該系列過濾器過濾面積大，效率高，壓損小，使用安裝簡便。該系列產品分C1型軸式連接（如圖1中C1型）和C2型直角式連接（如圖1中C2型）兩種安裝形式。另外還有G型過濾器、Y型過濾器。
主要技術參數：
設計壓力等級：1.6MPa、2.5MPa、4.0MPa、6.3MPa
額定工作壓力：1.6MPa、2.2MPa、3.2MPa、4.5MPa
過濾精度：5μm、20μm、50μm、100μm

TDG燃氣過濾器示意圖：

類型	過濾面積 m2	φA mm	φB mm	φC mm	濾芯材質
類型	過濾面積 m2	φA mm	φB mm	φC mm	不銹鋼網
1″	0.02	58	45	85
2″	0.04	80	52	160
3″	0.05	108	80	160
4″	0.08	123	92	200
6″	0.16	220	190	230
8″	0.16	220	190	230
12″	0.48	380	330	400

TDG1型外形尺寸見圖1中C1和表2：

型號規格	DN mm	DN inch	A mm	B mm	C mm	D mm	E mm	重量 kg	濾芯
型號規格	DN mm	DN inch	A mm	B mm	C mm	D mm	E mm	重量 kg	類型	數量
TDG1/40	40	11/2″	220	220	362	114	215	5	2″	1
TDG1/50	50	2″	220	220	362	114	250	5	2″	1
TDG1/65	65	21/2″	285	230	410	168	320	21	3″	1
TDG1/80	80	3″	285	240	410	168	350	30	3″	1
TDG1/100	100	4″	340	300	480	219	420	44	4″	1
TDG1/125	125	5″	460	360	570	325	600	65	6″	1
TDG1/150	150	6″	460	360	570	325	600	123	6″	1
TDG1/200	200	8″	460	380	630	325	600	170	8″	1
TDG1/250	250	10″	715	620	730	530	900	210	12″	1
TDG1/300	300	12″	715	620	730	530	900	210	12″	1

TDG2型外形尺寸見圖1中C2和表3：

型號規格	DN mm	DN inch	A mm	B mm	D mm	E mm	F mm	G mm	重量 kg	濾芯
型號規格	DN mm	DN inch	A mm	B mm	D mm	E mm	F mm	G mm	重量 kg	類型	數量
TDG2/40	40	11/2″	150	150	114	220	362	220	5	2″	1
TDG2/50	50	2″	150	150	114	220	362	220	5	2″	1
TDG2/65	65	21/2″	160	160	168	230	410	285	21	3″	1
TDG2/80	80	3″	175	175	168	240	410	285	30	3″	1
TDG2/100	100	4″	210	210	219	300	480	340	44	4″	1
TDG2/125	125	5″	300	300	325	360	570	460	65	6″	1
TDG2/150	150	6″	300	300	325	360	570	460	123	6″	1
TDG2/200	200	8″	300	300	325	380	630	460	170	8″	1
TDG2/250	250	10″	450	450	530	620	730	715	210	12″	1
TDG2/300	300	12″	450	450	530	620	730	715	210	12″	1
