GUQ氣動高真空球閥廠家,河南氣動高真空球閥價格
氣動高真空球閥現貨 高真空球閥 氣動真空球閥
品牌
湖高型號
GUQ瀏覽次數
125 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:GUQ氣動高真空球閥廠家,河南氣動高真空球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

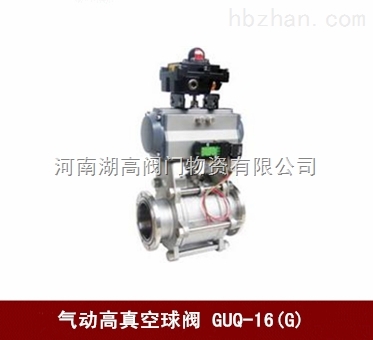

GUQ氣動高真空球閥
產品概述
GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門裝置。氣動真空球閥開關為氣動執行器帶動球芯旋轉90度的動作，在真空管路中主要用來做切斷、分配和改變空氣的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。最適宜做開關、切斷閥使用，也具有節流和控制真空量之用。
GUQ氣動高真空球閥結構圖
主要技術性能
閥門漏率：Valve Leak Rate
≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature
-30～+150℃
-30～+150℃(PPL密封)適用范圍：Appy Range
連接型式 Loose Flange
使用壓力范圍(Pa)
活套法蘭(GB6070、JB919)
0.6×106～1.3×10-4
焊接法蘭(GB6070、JB919)
1.6×106～1.3×10-4
快卸法蘭(GB4982)
0.1×106～1.3×10-4
螺紋連接 Threaded Connection
1.6×106～1.3×10-4
主要零件材料
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。外形及連接尺寸
氣動高真空球閥螺紋連接的外形及連接尺寸(圖一)
Model
型號DN
G
H
E
L
GUQ-10(G)
10
1/4"
153
104
68
GUQ-16(G)
16
1/2"
155
104
72
GUQ-20(G)
20
3/4"
160
104
82
GUQ-25(G)
25
1"
163
140
90
GUQ-32(G)
32
1-1/4"
180
140
112
GUQ-40(G)
40
1-1/2"
186
140
120
GUQ-50(G)
50
2"
233
164
145
GUQ-63(G)
63
2-1/2"
272
164
185
GUQ-80(G)
80
3"
351
190
210
GUQ-100(G)
100
4"
370
190
268
氣動高真空球閥活套法蘭連接(GB6070)(圖二)
Model
型號DN
D
Do
H
E
L
n-φc
GUQ-10(F)
10
55
40
153
105
84
4-φ6.6
GUQ-16(F)
16
60
45
155
130
84
4-φ6.6
GUQ-25(F)
25
70
55
163
165
114
4-φ6.6
GUQ-32(F)
32
90
70
180
165
140
4-φ9
GUQ-40(F)
40
100
80
186
190
160
4-φ9
GUQ-50(F)
50
110
90
233
190
170
4-φ9
GUQ-63(F)
63
130
110
272
250
195
4-φ9
GUQ-80(F)
80
145
125
351
250
203
8-φ9
GUQ-100(F)
100
165
145
370
280
280
8-φ9
氣動高真空球閥快卸法蘭連接(GB4982)(圖三)
Model
型號DN
D1
D
H
E
L
GUQ-10(KF)
10
12.2
30
153
104
84
GUQ-16(KF)
16
17.2
30
155
104
84
GUQ-25(KF)
25
26.2
40
163
140
114
GUQ-32(KF)
32
34.2
55
180
140
140
GUQ-40(KF)
40
41.2
55
186
140
160
GUQ-50(KF)
50
52.2
75
233
164
170
歡迎選購河南湖高閥門物資有限公司【GUQ氣動高真空球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
