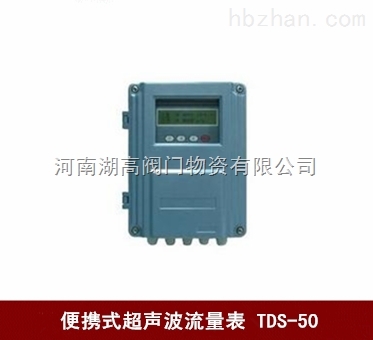

TDS便攜式超聲波流量表

產品概述

TDS便攜式超聲波流量表適用于各種工業現場中液體流量的在線標定和巡檢測量．具有測量精度高、一致性好、電池供電時間長、操作簡單、內置熱敏一體式打印機等特點，該款產品已廣泛應用于石油化工、冶金、電力、自來水、水利、能源監測等行業。

TDS系列超聲波流量計是在超聲波流量計的基礎上，集多年專業生產制造超聲波流量計的技術與經驗，采用TI的MSP430FG4618低功耗單片機，最新開發的一種通用型高性能、低價格、高可靠性，功能強大的超聲波流量計。選用了國際上著名的半導體元器件廠商生產的最新的集成電路及微處理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。硬件設計簡單、軟件功能強大和界面友好。采用低電壓多脈沖平衡發射接收的專利技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作。

TDS便攜式超聲波流量表結構圖

固定分體式超聲波流量計特點：

高精度測量線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%

測量范圍大
選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm 管道流量的測量

支持中英文菜單
不同版本的流量計,可支持中文或英文菜單,方便快捷

可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高

抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源

強大的記憶功能
自動記憶前64日、前64月、前5年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前64日流量計的工作狀態是否正常。

基本參數：

可選配的傳感器		基本型號	測量范圍	流體溫度	精度
標準外夾式	TS-1(小型)	CY-2000SNB1	DN15-100mm	-30℃～90℃	±1%
	TM-1(中型)	CY-2000SNB2	DN50-1000mm
	TL-1(大型)	CY-2000SNB3	DN300-6000mm
高溫外夾式	THS-1(小型)	CY-2000SNB4	DN15-100mm	-30℃～160℃
	THM-1(中型)	CY-2000SNB5	DN300-1000mm
插　入　式	TC-1(標準插入)	CY-2000SNC1	DN80-6000mm	-40℃～160℃
	TLC-2(加長插入)	CY-2000SNC2
標準管段式	標準管段式	CY-2000SNG	DN15-1000mm 　 (詳見附錄2)	-40℃～160℃	±0.5%
電　　源	一次表DC8-36V,　二次表AC220V或DC24V
輸　　入	3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入
輸　　出	隔離 RS232/RS485 輸出,2 路隔離 OCT輸出，1 路隔離 4-20mA 輸出( 無源 )
通信協議	METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議
