商品介紹
品牌:湖高

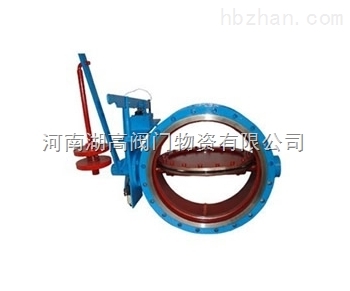

商品名稱:DMF電磁式煤氣安全快速切斷閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
| DMF電磁式煤氣安全快速切斷閥 |
|---|
■ 產品概述
DMF電磁式煤氣安全快速切斷閥是我公司自行研究設計。它與電磁式啟動器組合配套使用，具有結構簡單、操作方便、重量輕、工作可靠、切斷時為1.5秒，低泄漏等優點。電磁式煤氣安全快速切斷閥廣泛應用于以煤氣為燃料的各種工業窯爐的煤氣快速切斷，也可用于類似要求的其它場合。
■ 工組原理及組成
1、電磁式煤氣安全快速切斷閥為法蘭連接、杠桿式啟閉閥， 它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。
2、當煤氣或助燃空氣低壓時，通過相應的電路設計，可使電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連的杠桿脫扣，重錘下落，安全閥立即關閉。另外一旦斷電，也即電磁鐵失電和上述相同，安全閥亦立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時、快速切斷煤氣的目的。
■ 主要技術參數
| 公稱壓力 | 電源電壓 | 切斷時間 | 轉角范圍 | 工作溫度 | 適用介質 |
|---|---|---|---|---|---|
| 0.1Mpa | 220V 50HZ | 1.5S | 0-90° | ≤200℃ | 煤氣、空氣等氣體 |
■ 主要零件材料
| 零件名稱 | 閥體、蝶板 | 閥桿 | 填料 | 密封圈 |
|---|---|---|---|---|
| 材料名稱 | Q235A | 優質碳鋼 | 石棉盤根 | 硅橡膠 |
■ 主要外形及連接尺寸
  |
|---|
| DN | D | D1 | D2 | L | L1 | L2 | H | b | Z-φd |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 205 | 170 | 145 | 120 | 360 | 250 | 550 | 14 | 4-18 |
| 150 | 260 | 225 | 200 | 145 | 410 | 250 | 590 | 16 | 8-18 |
| 200 | 315 | 280 | 255 | 145 | 465 | 250 | 640 | 18 | 8-18 |
| 250 | 370 | 335 | 310 | 180 | 520 | 250 | 690 | 22 | 12-18 |
| 300 | 435 | 395 | 362 | 180 | 580 | 300 | 740 | 22 | 12-23 |
| 350 | 485 | 445 | 412 | 200 | 630 | 300 | 790 | 22 | 12-23 |
| 400 | 535 | 495 | 462 | 200 | 680 | 300 | 840 | 22 | 16-23 |
| 450 | 590 | 550 | 518 | 200 | 740 | 300 | 880 | 24 | 16-23 |
| 500 | 640 | 600 | 568 | 270 | 780 | 300 | 930 | 24 | 16-23 |
| 600 | 755 | 705 | 670 | 270 | 895 | 400 | 1020 | 24 | 20-25 |
| 700 | 860 | 810 | 775 | 270 | 1010 | 400 | 1100 | 24 | 24-25 |
| 800 | 975 | 920 | 880 | 270 | 1125 | 400 | 1190 | 26 | 24-30 |
| 900 | 1075 | 1020 | 980 | 270 | 1225 | 400 | 1280 | 26 | 24-30 |
| 1000 | 1175 | 1120 | 1080 | 300 | 1345 | 400 | 1360 | 26 | 28-30 |
注：以上參數均不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
DMF電磁式煤氣安全快速切斷閥參數
