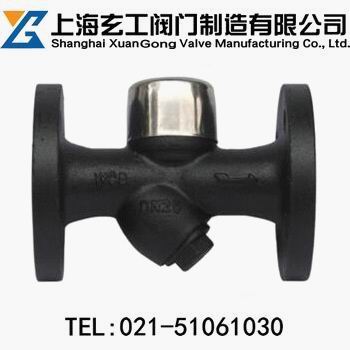

CS19H圓盤式蒸汽疏水閥概述：

CS19H、CS49H圓盤式蒸汽疏水閥是根據熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。熱動力式蒸汽疏水閥帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。CS19H、CS49H圓盤式蒸汽疏水閥（北京式、Y型）有法蘭和螺紋焊接等連接方式，制造材質有鑄鋼、不銹鋼和烙鉬鋼等，可制作公稱壓力問16.0MPa，適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。

CS19H圓盤式蒸汽疏水閥工作原理：
CS19H、CS49H圓盤式蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
CS19H圓盤式蒸汽疏水閥產品特點：
1、間斷排放凝結水。
2、耐腐蝕，耐磨損，使用壽命長。
3、該閥體積小，重量輕，安裝簡便。
4、內置大流通面積過濾網，確保無故障工作。
5、可在線更換內件和在線清理雜質，維護方便。
CS19H圓盤式蒸汽疏水閥工作原理、流程圖：

1、當裝置啟動時，空氣和冷凝水進入疏水閥，閥片在工作壓差的作用下被推離閥座，迅速排出空氣和冷凝水。

2、熱凝水進入疏水閥，閥片仍被推離閥座，說明圓盤式疏水閥的排放動作并不受溫度影響。

3、當蒸汽進入時，由于蒸汽的流速比凝結水快，閥片在蒸汽流動的吸力下迅速貼向閥座，同時由于閥片上部的受力面積（整個閥片）大于下部（蒸汽進口），所以閥片緊緊關閉閥口。

4、閥口被關閉時，閥片上部的蒸汽被封存在閥帽內，形成汽室。直到汽室里的蒸汽冷凝降溫后，汽室內的壓降促使閥片重新被推開，繼續排放凝結水。

CS19H圓盤式蒸汽疏水閥外形連接尺寸：

CS19H圓盤式蒸汽疏水閥參考排量圖：

聲明：
產品描述中所有文字、數據、圖片僅供參考！CS19H、CS49H圓盤式蒸汽疏水閥價格合理，高效內部成本控制，讓利于客戶！如需了解性能參數、結構尺寸參數、價格等詳情，請聯系我們！
