商品名稱:Q941F46電動襯氟球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

Q941F46電動襯氟球閥

http://www.hsfamen.com/qiufa/2015/1120/325.html

	產品名稱：	電動襯氟球閥
	產品型號：	Q941F46
	產品口徑：	DN15-DN400
	產品壓力：	1.6MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、Q941F46電動襯氟球閥產品概述
Q941F46法蘭電動襯氟球閥是由電動執行機構和直通兩分式鑄造襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯(簡稱F46)，故具有可靠的耐腐蝕性和密封性，執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。

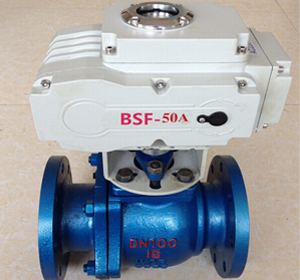

二、Q941F46電動襯氟球閥產品實拍：

三、Q941F46電動襯氟球閥主要零部件材料表

序號	零件名稱	材料名稱
序號	零件名稱	Q941F46-Z	Q941F46-C	Q941F46-P	Q941F46-R	Q941F46-PL	Q941F46-RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	WCB	WCB	CF8	CF8M	CF3	CF3M
3	內襯材料	FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4	填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
7	緊固螺母	45	45	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9

四、Q941F46電動襯氟球閥電動執行器主要技術參數表

電動執行器型號	DSR-05	DSR-10	DSR-20	DSR-40	DSR-60	DSR-100	DSR-200
輸出力矩	50N.M	100 N.M	200 N.M	400 N.M	600 N.M	1000 N.M	2000 N.M
動作范圍	0～90°
額定電流	0.15A	0.3A	0.45A	0.7A	0.7A	0.85A	0.85A
絕緣電阻	100M/DC500V
電源	AC110/220/380V DC24V
電機功率	8W/E	23 W/E	45 W/E	90 W/E	90 W/E	120 W/E	120 W/E
選配閥門	15-25	15-65	80-100	100-125	125-150	150-200	200-250
執行器重量	2.6Kg	4.2 Kg	7.9 Kg	8.7 Kg	9 Kg	14.7 Kg	15 Kg
所配閥門壓力為1.6MPa

五、Q941F46電動襯氟球閥主要外形尺寸表

公稱通徑 DN(mm)	公稱壓力 PN(MPa)	主要尺寸(mm)
公稱通徑 DN(mm)	公稱壓力 PN(MPa)	L	D	D1	D2	f	b	Z-φd
15	1.6	140	95	65	45	2	14	4-φ14
20		140	105	75	55	2	16	4-φ14
25		150	115	85	65	2	16	4-φ14
32		165	135	100	78	2	18	4-φ18
40		180	145	110	85	3	18	4-φ18
50		200	160	125	100	3	20	4-φ18
65		220	180	145	120	3	20	4-φ18
80		250	195	160	135	3	22	8-φ18
100		280	215	180	155	3	24	8-φ18
125		320	245	210	185	3	26	8-φ18
150		360	280	240	21O	3	28	8-φ23
200		457	335	295	265	3	30	12-φ23
250		533	405	355	320	3	32	12-φ25
300		610	460	410	375	4	34	12-φ25
350		686	520	470	435	4	38	16-φ25
400		762	580	525	485	4	40	16-φ30
