商品介紹

品牌:上海喬邑

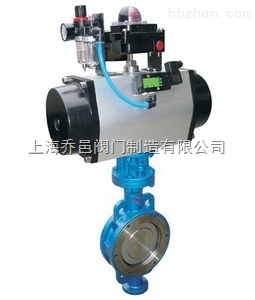

商品名稱:氣動多層次硬密封蝶閥Dd673H

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【Dd673H氣動多層次硬密封蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

一、氣動多層次金屬硬密封蝶閥概述

Dd673H氣動多層次硬密封蝶閥是一種長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。Dd673H氣動多層次硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

二、氣動多層次金屬硬密封蝶閥特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、氣動多層次金屬硬密封蝶閥采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

四、氣動多層次金屬硬密封蝶閥執行機構

采用新型系列AW型氣動執行器:
基本設計：氣動雙氣缸雙活塞拔叉式傳動機構；型號AWxx=雙作用式；型號AWxxS=單作用式（彈簧復位）。
回轉角度：雙作用式=90℃；單作用式=90℃；從兩端可調節角度 -5O ～ +5O。
工作環境溫度：-20℃ ～ 90℃。
氣源壓力：0.2 ～ 0.8Mpa（最大1.0Mpa）。

五、氣動多層次金屬硬密封蝶閥附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣dìng位器、氣動dìng位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

六、氣動多層次金屬硬密封蝶閥主要技術參數

公稱通徑	DN（mm）	50～2000				50～500
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲漏率	＜0.1×DNmm3/s（符合GB/T13927-92標準）
適用溫度	碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	蝸桿蝸輪傳動、氣傳動、電傳動

七、氣動多層次金屬硬密封蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承	奧氏體不銹鋼、304氮化
填料	柔性石墨

八、氣動多層次金屬硬密封蝶閥三偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

九、氣動多層次金屬硬密封蝶閥外形尺寸

PN0.6～1.0MPa系列對夾式多層次金屬硬密封蝶閥

公稱通徑		長度標準值	外形尺寸（參考值)				連接尺寸 (標準值)				重量 (kg)
公稱通徑		長度標準值	H	H2	A2	B2	PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	110	4-14	125	4-18	12
65	21/2	46	115	625	245	72	130	4-14	145	4-18	13
80	3	64	120	645	245	72	150	4-18	160	8-18	15
100	4	64	138	675	355	92	170	4-18	180	8-18	17
125	5	70	164	715	355	92	200	8-18	210	8-18	27
150	6	76	175	800	355	92	225	8-18	240	8-22	29
200	8	89	215	850	250	170	280	8-18	295	8-22	45
250	10	114	243	925	250	170	335	12-18	350	12-22	69
300	12	114	285	1035	450	220	395	12-22	400	12-22	86
350	14	127	320	1070	450	220	445	12-22	460	16-22	122
400	16	140	350	1190	450	220	495	16-22	515	16-26	141
450	18	152	350	1250	650	280	550	16-22	565	20-26	191
500	20	152	380	1290	650	280	600	20-22	620	20-26	260
600	24	154	435	1455	850	380	705	20-26	725	20-30	380
700	28	165	480	1585	850	380	810	24-26	840	24-30	450
800	32	190	530	1700	1250	380	920	24-30	950	24-33	650
900	36	203	595	1965	1250	380	1020	24-30	1050	28-33	830
1000	40	216	650	2015	1250	380	1120	28-30	1160	28-36	1050
1200	48	254	775	2250	1250	380	1340	32-33	1380	32-39	1400
1400	56	279	870				1560	36-36	1590	36-42	1900
1600	64	318	1000				1760	40-36	1820	40-48	2900
1800	72	356	1110				1970	44-39	2020	44-48	4000
2000	80	406	1250				2180	48-42	2230	48-48	5300

PN1.6～2.5MPa系列對夾式多層次金屬硬密封蝶閥

公稱通徑		長度標準值	外形尺寸（參考值）				連接尺寸 (標準值)				重量 (kg)
公稱通徑		長度標準值	H	H2	A2	B2	PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	125	4-18	125	4-18	12
65	21/2	46	115	625	245	72	145	4-18	145	8-18	13
80	3	64	120	645	245	72	160	8-18	160	8-18	15
100	4	64	138	675	355	92	180	8-18	190	8-22	17
125	5	70	164	715	355	92	210	8-18	220	8-26	27
150	6	76	175	800	355	92	240	8-22	250	8-26	29
200	8	89	215	850	250	170	295	12-22	310	12-26	45
250	10	114	243	925	250	170	355	12-26	370	12-30	69
300	12	114	285	1035	450	220	410	12-26	430	16-30	86
350	14	127	320	1070	450	220	470	16-26	490	16-33	122
400	16	140	350	1190	450	220	525	16-30	550	16-36	141
450	18	152	350	1250	650	280	585	20-30	600	20-36	191
500	20	152	380	1290	650	280	650	20-33	660	20-36	260
600	24	154	435	1455	850	380	770	20-36	770	20-39	380
700	28	165	480	1585	850	380	840	24-36	875	24-42	450
800	32	190	530	1700	1250	380	950	24-39	990	24-48	650
900	36	203	595	1865	1250	380	1050	28-39	1090	28-48	830
1000	40	216	650	2015	1250	380	1170	28-42	1210	28-56	1050
1200	48	254	775	2250	1250	380	1390	32-48	1420	32-56	1400
1400	56	279	870				1590	36-48	1640	36-62	1900
1600	64	318	1000				1820	40-56	1860	40-62	2900
1800	72	356	1110				2020	44-56	2070	44-70	4000
2000	80	406	1250				2230	48-62	2300	48-70	5300

PN4.0MPa系列對夾式多層次金屬硬密封蝶閥

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸(標準值)
公稱通徑		結構長度（標準值）	H	H2	A2	B2	PN4.0MPa
毫米	英寸	L	H	H2	A2	B2	D1	Z-d
50	2	43	112				125	4-18
65	21/2	46	115	625	250	170	145	8-18
80	3	64	120	625	250	170	160	8-18
100	4	64	138	645	250	170	190	8-22
125	5	70	164	675	250	170	220	8-26
150	6	76	175	715	450	220	250	8-26
200	8	89	208	800	450	220	320	12-30
250	10	114	243	850	450	220	385	12-33
300	12	114	285	925	450	280	450	16-33
350	14	127	320	1035	650	280	510	16-36
400	16	140	350	1070	650	280	585	16-39
450	18	152	350	1190	650	280	610	20-39
500	20	152	380				670	20-42
