商品名稱:ZZYP型自力式壓力調節閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

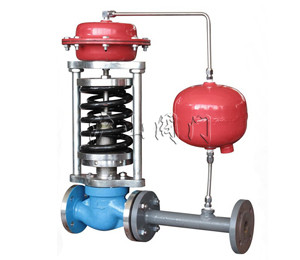

ZZYP型自力式壓力調節閥

http://www.hushanfamen.com/Valve_Product_1093.html

	產品名稱：	ZZYP型自力式壓力調節閥
	產品型號：	ZZYP型
	產品口徑：	D20-200mm
	產品壓力：	1.6MPa
	產品材質：	鑄鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

產品名稱：	ZZYP型自力式壓力調節閥	產品型號：	ZZYP型
驅動方式：	自力式	連接形式：	法蘭
結構形式：	單座，雙座，套筒	密封材料：	橡膠
壓力范圍：	1.6MPa	公稱通徑：	DN20-DN200
常用材質：	鑄鋼，不銹鋼	技術咨詢：	021-31007323

滬山閥門制造（上海）有限公司是國內著名〖ZZYP型自力式壓力調節閥〗制造商，也是國內大型【自力式調節閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖ZZYP型自力式壓力調節閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

一、自力式壓力調節閥 概述

ZZYP型自力式壓力調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。自力式壓力調節閥可用在無氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓(用于閥后壓力調節)泄壓、穩壓(用于閥前壓力調節)的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到最佳的控制效果。

二、 自力式壓力調節閥產品型號

類別	型號	類別	型號
單座壓閉型	ZZYP-16～64B	單座壓閉型	ZZYP-16～64K
雙座壓閉型	ZZYN-16～64B	雙座壓閉型	ZZYN-16～64K
套筒壓閉型	ZZYM-16～64B	套筒壓閉型	ZZYM-16～64K

注：
1.壓閉型自力式壓力調節閥用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
2.壓開型自力式壓力調節閥用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。

三、 自力式壓力調節閥主要技術參數

公稱通徑DN(mm)	20				25	32	40	50	65	80	100	125	150	200
閥座直徑DN(mm)	10	12	15	20
額定流量系數Kv	1.8	2.4	4.4	4	11	20	30	48	75	120	190	300	480	760
允許壓差(MPa)	2.5					2.0			1.6			1.0
公稱壓力(MPa)	1.6　4.0　6.4
固有流量特性	快開
保證調壓閥正常工作的最小壓差P(MPa)	0.05
壓力分段范圍 (KPa)	15～50　　40～80　　60～100　　80～140　　120～80 160～220　200～260　240～300　280～350　330～400 380～450　430～500　480～560　540～620　600～700 680～800　780～900　800～1000　900～2000
工作溫度℃	液體≤140;氣體≤80；配冷凝器和散熱片≤350
適合介質	氣體、蒸汽、低粘度液體
法蘭尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式或根據用戶要求選配其它標準型式的法蘭(如：ANSI、JIS、DIN等標準) 
結構長度	按GB12221-89標準
可配附件	冷凝器(用于介質為蒸汽的場合)、散熱片等。
執行機構信號接口	內螺紋M16×1.5

注：壓力分段范圍可根據用戶要求進行設計。

四、 自力式壓力調節閥主要性能指標注

控制精度％		±8
允許泄漏量	硬密封(L/H)	單座(Ⅳ級)：≤10-4閥額定容量：雙座、套筒(Ⅱ級)、≤5×10-3×閥額定容量
	軟密封(ml/min)	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

五、 自力式壓力調節閥外形尺寸及重量

公稱通徑DN(mm)	20				25	32	40	50	65	80	100	125	150	200
閥座直徑DN(mm)	10	12	15	20
額定流量系數Kv	1.8	2.4	4.4	4	11	20	30	48	75	120	190	300	480	760
允許壓差(MPa)	2.5					2.0			1.6			1.0
公稱壓力(MPa)	1.6　4.0　6.4
固有流量特性	快開
保證調壓閥正常工作的最小壓差P(MPa)	0.05
壓力分段范圍 (KPa)	15～50　　40～80　　60～100　　80～140　　120～80 160～220　200～260　240～300　280～350　330～400 380～450　430～500　480～560　540～620　600～700 680～800　780～900　800～1000　900～2000
工作溫度℃	液體≤140;氣體≤80；配冷凝器和散熱片≤350
適合介質	氣體、蒸汽、低粘度液體
法蘭尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式或根據用戶要求選配其它標準型式的法蘭(如：ANSI、JIS、DIN等標準) 
結構長度	按GB12221-89標準
可配附件	冷凝器(用于介質為蒸汽的場合)、散熱片等。
執行機構信號接口	內螺紋M16×1.5
