一、700X水泵控制閥結構特點和用處

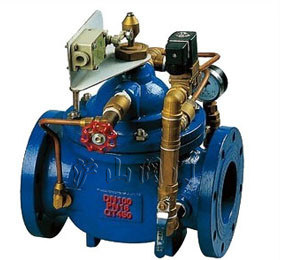

700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，
水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。900X緊急關閉閥利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。電磁閥可采用交流電
220V或直流電24V。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。


二、700X水泵控制閥工作原理


當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，
保持下游正常供水。當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停
止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。


三、700X水泵控制閥主要技術參數

四、700X水泵控制閥主要零件材料

五、700X水泵控制閥連接尺寸

700X水泵控制閥 結構圖 (1.針閥 2.止回閥 3.行程開關 4.電磁閥 5.止回閥)
