D673H氣動金屬硬密封蝶閥
http://www.famenbaike.com/product/diefa/qddf/274.html
上海玄工閥門制造廠家主要生產【D673H氣動金屬硬密封蝶閥】也是國內【蝶閥】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解D673H氣動金屬硬密封蝶閥系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！
|
|
|
閥門名稱： |

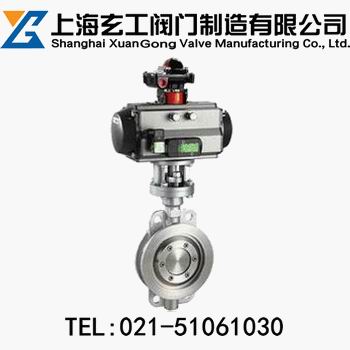

D673H氣動金屬硬密封蝶閥
|
| 閥門型號： |
D673H、D643H
|
| 閥門口徑： |
DN15-50mm |
| 閥門壓力： |
1.6-16MPa |
| 閥門材質： |
鑄鋼、不銹鋼、合金鋼等
|
聯系電話：
|
021-51061030 |
| 聯系傳真： |
021-51062246 |
| Email： |
xuangongfamen@163.com |
| 聯系人： |
劉源 |
聯系手機：
|
18616748023 |
| 聯系QQ： |
3249477340 |
| 公司名稱： |
上海玄工閥門制造廠家 |
| 玄工帳號： |
03848200040080145 |
| 玄工稅號： |
310226342302498
|
| 玄工閥門： |
http:www.famenbaike.com |
|
|
D673H氣動金屬硬密封蝶閥概述：
D673H、D643H氣動金屬硬密封蝶閥主要由氣動執行器和金屬硬密封蝶閥組成，再配以不同的附件組合，達到具體的控制要求。金屬硬密封蝶閥則具有耐高低溫、高壓、允許介質中又微小顆粒、使用壽命長等特點，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截斷流體使用。
氣動對夾式金屬密封蝶閥特點：
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。
氣動金屬硬密封蝶閥執行器選擇：
雙作用型：執行機構無原始位置，工作時需兩個氣源進行操作。輸出軸的位置隨氣源的通斷而停止任意位置。
單作用型：執行機構有原始位置，工作時需一個氣源進行操作。如切斷氣源輸出軸則靠內部彈簧的預緊力自動恢復到原始位置。
氣動金屬硬密封蝶閥技術性能規范：
|
設計標準
|
GB/T12238
|
API609
|
|
壓力溫度等級
|
GB/T12224
|
API609、ASME B 16.34
|
|
結構長度
|
GB/T12221
|
API609、ISO5752、ASME B 16.10
|
|
法蘭型式尺寸
|
GB/T9113、JB/T79
|
ASME B 16.5/B 16.47
|
|
檢驗與試驗
|
GB/T9092、GB/T13927
|
API598
|
|
公稱壓力
|
1
|
1.6
|
2.5
|
4
|
6
|
Class150
|
Class300
|
Class600
|
|
試驗壓力
|
殼體試驗
|
1.5
|
2.4
|
3.75
|
6
|
9.45
|
2.93
|
7.58
|
15
|
|
高壓密封
|
1.1
|
1.76
|
2.75
|
4.4
|
6.93
|
2.07
|
5.52
|
11.03
|
|
低壓密封
|
0.6
|
|
適用溫度
|
-46℃～500℃（不同的工況溫度選用不同的材質）
|
|
適用介質
|
水、油、氣及各類腐蝕性（不同的介質選用不同的材質）
|
氣動金屬硬密封蝶閥主要零部件材料：
|
零件名稱
|
材質
|
|
C
|
P
|
R
|
|
內六角螺釘
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
閥蓋
|
WCB
|
1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
墊片
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
閥座
|
不銹鋼+柔性石墨、PTFE
|
|
墊片
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
蝶板
|
WCB
|
ZG1Cr18Ni2Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
圓柱銷
|
45
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
下蓋
|
WCB
|
ZG1Cr18Ni2Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
墊片
|
不銹鋼+柔性石墨、PTFE
|
|
襯套
|
PTFE復合軸承
|
|
閥體
|
WCB
|
ZG1Cr18Ni2Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥桿
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
支架
|
WCB
|
WCB
|
WCB
|
|
鍵
|
45
|
45
|
45
|
|
襯套
|
PTFE復合軸承
|
|
填料
|
柔性石墨、PTFE
|
|
壓蓋
|
WCB
|
ZG1Cr18Ni2Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
氣動執行器
|
AT、AW系列
|
|
位置指示器
|
塑料
|
氣動金屬硬密封蝶閥流量特性：
|
公稱通徑DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
流量系數
|
62.2
|
108.2
|
183.6
|
195.5
|
486
|
706
|
1250
|
2032
|
|
公稱通徑DN(mm)
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
|
流量系數
|
2914
|
4110
|
5356
|
7062
|
8718
|
12540
|
17085
|
22315
|
注：本表中的流量系數表示蝶板處于全開狀態，蝶閥兩端壓力損失為1Kg/cm2，流體密度為1Kg/cm3,介質通過蝶閥的流量。其流量單位為：立方米/小時。
D673H對夾式氣動金屬硬密封蝶閥外形尺寸：
|
DN
|
L
|
H
|
A
|
1.0MPa
|
1.6MPa
|
|
短系列
|
長系列
|
D1
|
D2
|
Z-Φd
|
D1
|
D2
|
Z-Φd
|
|
50
|
43
|
43
|
80
|
190
|
125
|
100
|
4-18
|
125
|
100
|
4-18
|
|
65
|
46
|
46
|
90
|
206
|
145
|
120
|
4-18
|
145
|
120
|
4-18
|
|
80
|
49
|
64
|
98
|
216
|
160
|
135
|
4-18
|
160
|
135
|
4-18
|
|
100
|
56
|
64
|
112
|
260
|
180
|
155
|
8-18
|
180
|
155
|
8-18
|
|
125
|
64
|
70
|
128
|
286
|
210
|
185
|
8-18
|
210
|
185
|
8-18
|
|
150
|
70
|
76
|
147
|
340
|
240
|
210
|
8-23
|
240
|
210
|
8-23
|
|
200
|
71
|
89
|
178
|
412
|
295
|
265
|
8-23
|
295
|
265
|
12-23
|
|
250
|
76
|
114
|
215
|
480
|
350
|
320
|
12-23
|
355
|
320
|
12-25
|
|
300
|
78
|
114
|
250
|
538
|
400
|
368
|
12-23
|
410
|
375
|
12-25
|
|
350
|
78
|
127
|
280
|
568
|
460
|
428
|
16-M20
|
470
|
435
|
16-M22
|
|
400
|
102
|
140
|
320
|
660
|
515
|
482
|
16-M22
|
525
|
485
|
16-M27
|
|
450
|
114
|
152
|
350
|
740
|
565
|
532
|
20-M22
|
585
|
545
|
20-M27
|
D643H法蘭式氣動金屬硬密封蝶閥外形連接尺寸：
|
DN
|
L
|
H
|
A
|
1.0MPa
|
1.6MPa
|
|
D
|
D1
|
D2
|
Z-Φd
|
D
|
D1
|
D2
|
Z-Φd
|
|
50
|
108
|
320
|
190
|
160
|
125
|
100
|
4-18
|
160
|
125
|
99
|
4-18
|
|
65
|
112
|
370
|
206
|
180
|
145
|
120
|
4-18
|
180
|
145
|
118
|
4-18
|
|
80
|
114
|
370
|
216
|
195
|
160
|
135
|
8-18
|
195
|
160
|
132
|
8-18
|
|
100
|
127
|
370
|
260
|
215
|
180
|
155
|
8-18
|
215
|
180
|
156
|
8-18
|
|
125
|
140
|
420
|
286
|
245
|
210
|
185
|
8-18
|
245
|
210
|
184
|
8-18
|
|
150
|
140
|
505
|
340
|
280
|
240
|
210
|
8-23
|
280
|
240
|
211
|
8-23
|
|
200
|
152
|
610
|
412
|
335
|
295
|
265
|
8-23
|
335
|
295
|
266
|
12-23
|
|
250
|
165
|
665
|
480
|
390
|
350
|
320
|
12-23
|
390
|
355
|
319
|
12-26
|
|
300
|
178
|
755
|
538
|
440
|
400
|
368
|
12-23
|
460
|
410
|
370
|
12-26
|
|
350
|
190
|
860
|
568
|
500
|
460
|
428
|
16-23
|
520
|
470
|
429
|
16-26
|
|
400
|
216
|
890
|
660
|
565
|
515
|
482
|
16-25
|
580
|
525
|
480
|
16-30
|
|
450
|
222
|
966
|
740
|
615
|
565
|
532
|
20-25
|
640
|
585
|
530
|
20-30
|
上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的D673H氣動金屬硬密封蝶閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
您可能感興趣：不銹鋼硬密封蝶閥、電動硬密封蝶閥、三偏心硬密封蝶閥、對夾式硬密封蝶閥、焊接式硬密封蝶閥
版權所有轉載請注明出處：D673H氣動金屬硬密封蝶閥http://www.famenbaike.com/product/diefa/qddf/274.html
|
