商品介紹

品牌:玄工閥門

商品名稱:DKZ41H真空法蘭閘閥—上海玄工閥門制造廠家

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

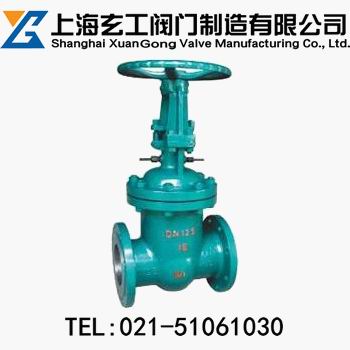

DKZ41H真空法蘭閘閥
http://www.famenbaike.com/product/zhafa/zkzf/171.html

	產品名稱：	真空法蘭閘閥
	產品型號：	DKZ41H
	產品口徑：	DN15-300mm
	產品壓力：	1.0-2.5MPa
	產品材質：	鑄鐵等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

真空法蘭閘閥說明：

閥體采用傳統外型設 計，設計合理、閥門剛性好、通道流暢、流阻系數小。
1、密封面采用不銹鋼和硬質合金，使用壽命長。
2、填料采用柔性PTFE、密封可靠、操作輕便靈活。
3、碳素鋼閥體內外表面進行防腐處理。
4、驅動方式分手動、電動、氣動、齒輪傳動。
5、廣泛適用于石油化工、火力發電廠等油品、水蒸氣管網上。

真空法蘭閘閥試驗壓力適用范圍：

公稱壓力（MPa）	試驗壓力（MPa）
公稱壓力（MPa）	殼體	密封（液）	密封（氣）	上密封
1	1.5	1.1	0.6	1.1
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8

殼體材料	適用介質	適用溫度℃
碳素鋼（C型）	水、蒸汽、油品	≤ 425
灰鑄鐵（T型）	氯氣、硫酸鹽	≤ 200
球墨鑄鐵（Q型）	天然氣、煤氣	≤ 300
不銹鋼（H型）	水、蒸汽、油品	≤ 316

真空法蘭閘閥主要標準：

項目名稱	采用標 準	可選標 準	項目名稱	采用標 準	可選標 準
設計制造驗收	DIN3352	——	閥門檢驗和試驗	GB/T13927-1992	JB/T9092-1999
閥門結 構長度	GB/T12221-1989	ISO5752：88	閥門供貨要求	GB/T12252	——
閥門法蘭連接	GB/T17241.6-1998	——	閥門標 志	GB/T12220-1989	IS05209：87

真空法蘭閘閥主要零部件材料：

序號	零件名稱	材料
1	閥體	球墨鑄鐵/灰鑄鐵
2	閥座	鋁青銅合金/不銹鋼/硬質合金
3	閘板	堆焊青銅合金/不銹鋼/硬質合金
4	閥桿	不銹鋼
5	內六角螺栓	碳素鋼
6	0型密封圈	EPDM/NBR
7	閥蓋	鑄鐵/球墨鑄鐵
8	填料	PTFE/石墨
9	壓蓋螺母	不銹鋼/ 碳素鋼
10	壓蓋	鑄鐵/球墨鑄鐵/碳鋼/不銹鋼
11	支架	鑄鐵/球墨鑄鐵/碳鋼/不銹鋼
12	軸承	合金鋼
13	閥桿螺母	鋁青銅合金
14	鍵	碳鋼
15	螺母	不銹鋼/ 碳鋼
16	手輪	碳素鋼/ 球墨鑄鐵

真空法蘭閘閥主要外形尺寸和連接尺寸GB/T12221-1989（3）（ISO3系列）；GB/T17241.6- 1998單位：mm

MPa	DN	L	D1	D2		D3		B	Z-?d		H	H1	DO
MPa	DN	L	D1	1.0	1.6	1.0	1.6	B	1.0	1.6	H	H1	DO
1.0/1.6	15	108	46	65		95		14	4-14		220	240	120
	20	117	56	75		105		16	4-14		255	284	140
	25	127	65	85		115		16	4-14		275	303	160
	32	140	76	100		140		18	4-18		280	321	180
	40	165	84	110		150		18	4-18		300	352	200
	50	178	99	125		165		20	4-18		358	438	240
	65	190	118	145		185		20	4-18		375	450	240
	80	203	132	160		200		20	8-18		433	528	280
	100	229	156	180		220		22	8-18		502	620	300
	125	254	184	210		250		22	8-18		612	753	320
	150	267	211	240		285		24	8-23		676	847	360
	200	292	266	295		340		24	8-22	12-22	820	1039	400
	250	330	320	350	355	395	405	26	12-22	12-26	969	1245	450
	300	356	370	400	410	445	460	28	12-23	12-26	1142	1472	560
2.5	15	108	45	65		95		14	4-14		220	240	120
	20	117	55	75		105		16	4-14		255	284	140
	25	127	65	85		115		16	4-14		275	303	160
	32	140	78	100		135		18	4-18		280	321	180
	40	165	85	110		145		18	4-18		300	352	200
	50	178	100	125		160		20	4-18		358	438	240
	65	190	120	145		180		22	8-18		375	450	240
	80	203	135	160		195		24	8-18		433	528	280
	100	229	160	190		230		24	8-23		502	620	300
	125	254	188	220		270		26	8-25		612	753	320
	150	267	218	250		300		28	8-25		676	847	360
	200	292	278	310		360		30	12-25		820	1039	400
	250	330	332	370		425		32	12-30		969	1245	450
	300	356	390	430		485		34	16-30		1142	1472	560

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的真空法蘭閘閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
