商品介紹

品牌:秋戈

商品名稱:XL星型聯軸器

商品編號:

分類:壓縮機配件及輔助設備聯軸器

配件類型：常規配件

適用壓縮機類型：螺桿壓縮機

聯軸器類型：星型聯軸器

標準編號：XL1

外形尺寸：66*40*40 長寬高mm

許用轉速：19000 rpm

軸孔：6-19

是否標準件：是

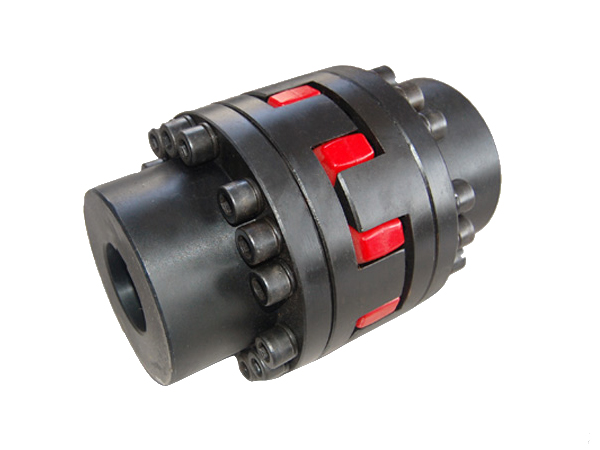

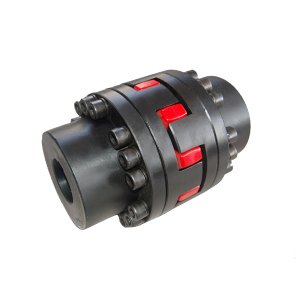

“XL型-星形彈性聯軸器”詳細介紹

XL系列星型聯軸器是一種中等功率的扭轉撓性聯軸器，擁有減震和偏心容許度，廣泛應用壓縮機，發電機組，泵，吊裝機械等星形彈性聯軸器是以工程塑料作彈性元件,適用于聯接兩同軸線的傳動軸系,具有補償兩軸相對偏移、緩沖、減震、耐磨性能,適應場合普遍,傳遞轉矩20- 35000.N.M,工作溫度-35- 80攝氏度。

本聯軸器的聚氨脂塑料為彈性元件，具有緩沖、減震、耐磨、拆裝方便等優點。聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使漸開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。

星形彈性聯軸器材質主要有鋁合金及45#鋼兩種材質；聯結形式有鍵槽聯結、緊定螺絲聯結、夾緊聯結，或其中兩種形式的組合聯結。軸向插入式安裝。

主要特點：本聯軸器以工程塑料彈性元件，緩沖、減振、耐磨、拆裝方便，工作溫度-35~+80ºC。彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形。凸爪大的凹面，使漸開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。

XL型-星形彈性聯軸器基本參數和主要尺寸

型號	公稱扭矩 N．m	許用轉速 rpm	軸孔直徑 d1、d2	軸孔長度 L	L0	D	D1 D2	E	S	轉動慣量 kg.m2	重量 kg
XL0	15	19000	6~16	18	50	30	30	13	1.5	0.00005	0.10
XL1	20	19000	6~19	25	66	40	32	16	2	0.00008	0.30
XL2	70	14000	8~24	30	78	55	40	18	2	0.0002	0.61
XL3	190	11800	10~28	35	90	65	48	20	2.5	0.0007	1.00
XL4	380	9500	12~38	45	114	80	66	24	3	0.002	2.08
XL5	530	8000	14~42	50	126	95	75	26	3	0.004	3.21
XL6	620	7100	15~48	56	140	105	85	28	3.5	0.006	4.41
XL7	820	6300	20~55	65	160	120	98	30	4	0.012	6.64
XL8	1250	5600	22~65	75	185	135	115	35	4.5	0.025	10.13
XL9	1950	4750	30~75	85	210	160	135	40	5	0.054	16.03
XL10	4800	3750	40~90	100	245	200	160	45	5.5	0.139	27.50
XL11	6800	3350	50~100	110	270	225	180	50	6	0.245	38.50
XL12	8000	3000	60~110	120	295	255	200	50	6	0.435	54.0
XL13	10000	2650	60~125	140	340	290	230	60	7	0.85	81.8
XL14	14500	2380	60~140	155	375	320	255	65	7.5	1.4	109.7
XL15	20000	2000	80~160	175	425	370	290	75	9	2.72	162.7
XL16	23500	1800	85~180	195	475	420	325	85	10.5	4.95	230.8
