商品介紹

品牌:滬山閥門

商品名稱:燃氣安全閥

商品編號:

分類:壓縮機配件及輔助設備油分組合閥

適用壓縮機類型：螺桿壓縮機

配件類型：常規配件

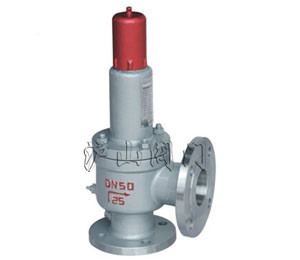

燃氣安全閥

http://www.hushanfamen.com/Valve_Product_1172.html

	產品名稱：	燃氣安全閥
	產品型號：	AH42F
	產品口徑：	DN20-250mm
	產品壓力：	1.6-4.0MPa
	產品材質：	鑄鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

AH42F燃氣安全閥產品廣泛應用于市政建設、農田、燃氣、水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。AH42F、A42F適用于工作溫度在-40～80℃的液化石油氣的液相出口管上，當進出口壓差0.5MPa時液化石油氣能自動回流入罐。

主要零件材料：

NO.	零件名稱	AH42F-C A42F-C 材料
1	閥座	2Cr13
2	閥體	WCB
3	調節圈	2Cr13
4	反沖盤	2Cr13
5	閥瓣	2Cr13+PTFE
6	導向套	2Cr13
7	閥蓋	ZG230-450
8	彈簧	50CrVA
9	閥桿	2Cr13
10	調整螺桿	45
11	閥帽	ZG200-400

主要外形尺寸：

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-?d	DN’	D1	K1	g2	b1	f’	Z1-?d1	L	L1	≈H
AH42F-16C	20	15	105	75	/	55	16	2	/	4-14	25	115	85	65	16	2	4-14	110	95	378
A42F-16C	25	16	115	85	/	65	16	2	/	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	/	78	18	2	/	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	/	85	18	3	/	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	/	120	20	3	/	4-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	/	135	20	3	/	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	220	180	/	155	22	3	/	8-18	125	250	210	185	22	3	8-18	195	175	690
	125	80	250	210	/	185	22	3	/	8-18	150	285	240	210	24	3	8-23	210	190	780
	150	100	285	240	/	210	24	3	/	8-23	175	310	270	240	26	3	8-23	255	230	838
	200	125	340	295	/	265	26	3	/	12-23	250	405	355	320	30	3	12-26	300	260	992
	250	150	405	355	/	320	30	3	/	12-26	300	460	410	375	30	4	12-26	350	320	1266
	300	220	460	410	/	375	30	4	/	12-26	400	580	525	485	36	4	16-30	370	350	1283
	350	250	520	470	/	435	34	4	/	16-26	500	715	650	608	44	4	20-34	500	450	1520
	400	280	580	525	/	485	36	4	/	16-30	500	715	650	608	44	4	20-34	500	450	1530
AH42F-25	20	15	105	75	/	55	16	2	/	4-14	25	115	85	65	16	2	4-14	110	95	378
A42F-25	25	16	115	85	/	65	16	2	/	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	/	78	18	2	/	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	/	85	18	3	/	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	/	120	22	3	/	8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	/	135	22	3	/	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	230	190	/	160	24	3	/	8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	270	220	/	188	28	3	/	8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250		218	30	3		8-26	175	310	270	240	26	3	8-23	255	230	838
	200	125	360	310	/	278	34	3	/	12-26	250	405	355	320	30	3	12-26	300	260	992
	250	150	425	370	/	332	36	3	/	12-30	300	460	410	375	30	4	12-26	350	320	1266
	300	220	485	430	/	390	40	4	/	16-30	400	580	525	485	36	4	16-30	370	350	1283

主要外形尺寸：

AH42F-40	20	15	105	25	51	55	16	2	4	4-14	25	115	85	65	16	2	4-14	110	95	378
A42F-40	25	16	115	85	58	65	16	2	4	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	121	135	22	3	4	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270	240	26	3	8-23	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355	320	30	3	12-26	300	260	992
	250	150	450	385	313	345	42	3	4.5	12-34	300	460	410	375	30	4	12-26	350	320	1266
