產品名稱： Q41F球閥 產品型號： GI系列 產品口徑： DN32-300mm 產品壓力： 真空 產品材質： 鑄鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

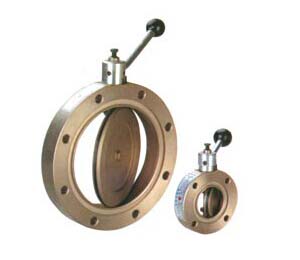

GI系列高真空蝶閥介紹 　　GI系列高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。因而廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中。   一、GI系列高真空蝶閥主要性能規范 公稱通徑 32 40 50 65 80 100 125 150 200 250 300 適用范圍 1.33X0-4～1.02X05 介質溫度 -25～80 連接法蘭 JB/T919 GB/6070 漏氣速率 ≤1.33X0-4 流導（分子流） 25 48 97 178 260 546 938 1328 2611 3962 6159 二、GI系列高真空蝶產品特點 　GI系列高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。   三、GI系列高真空蝶結構與工作原理 　GI系列高真空蝶閥，是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成，中間由支架相連而成。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通高溫電磁閥控制輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向，執行氣缸驅動蝶閥作啟閉運動。   四、GI系列高真空蝶采用標準 設計制造 連接法蘭 檢驗與試驗 JB/T4079 91 JB/T919 GB/T6070 JB/T1079 JB/T6446 五、GI系列高真空蝶閥主要零件 零件名稱 閥體和蝶板 構件 密封墊（閥體、蝶板） 材料 碳素鋼（鍍鎳） 2Cr13 丁腈橡膠 不銹鋼 不銹鋼 丁腈橡膠/氟橡膠 六、GI系列高真空蝶閥主要尺寸及和重量 型號 公稱通徑 主要尺寸 重量 D L LO≈ H≈ D1 Z-d D2 b h f≈ f1≈ c≈ Gl-32 32 78 22 82 76 64 4-7 36 5.3 3 5.8 5.8 11 0.74 Gl-40 40 85 22 82 80 70 4-7 44 5.3 3 9.6 9.6 11 0.86 Gl-50 50 100 22 95 98 90 4-9 55 5.3 3 14.5 14.5 11 1.35 Gl-80 80 145 30 132 153 125 4-9 85 5.3 3 25.5 25.5 15 3.19 Gl-100 100 170 30 132 165 145 4-12 105 5.3 3 35.4 35.4 15 3.9 Gl-150 150 220 35 167 200 195 8-12 156 8 4.5 57.8 57.8 17.5 6.67 Gl-200 200 275 40 232 295 250 8-12 208 8 4.5 80.5 80.5 20 10.85 Gl-250 250 330 45 269 292 300 8-12 258 8 4.5 103 103 22.5 16.1 Gl-300 300 380 55 358 368 350 8-14 308 8 4.5 123 123 27.5 23.7

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
