http://www.zk-v.com/ProductShow_156.htmlQ614/Q615三通螺紋球閥

Q614/Q615三通螺紋球閥Q61(4、5)(F、H)-P-PN16、64

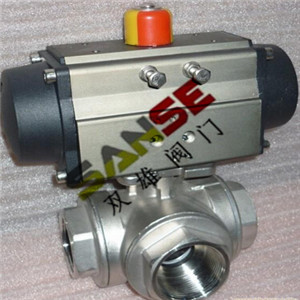

          Q614/Q615三通螺紋球閥分為三通L型球閥、三通T型球閥，三通球閥是一種三通道的回轉型球閥,O型三通球閥的閥芯有L型和T型，三通球閥可以根據需要，任何一個管道都可以作為入口或出口。L型閥是對三條管道中的兩條管道進行切換，T型閥實現把三條連通管道進行合流與分流。氣動O型三通球閥用于工業控制系統中，它是由氣動執行機構和三通球閥組成，氣動執行機構是三通球閥的驅動裝置，當工作給氣源時，執行機構從0～90度回轉，使三通球閥由關（開）的位置到開（關）的位置，達到對管道內介質實現流通（切斷），滿足不同的工藝要求。



序號	零件名稱	材質
1	接頭	不銹鋼CF8、CF8M
2	閥座	PTFE
3	球體	不銹鋼304、316
4	墊片	PTFE
5	閥體	不銹鋼CF8、CF8M
6	螺栓	不銹鋼304
7	閥桿	不銹鋼304、316
8	墊片	PTFE
9	填料	PTFE
10	壓蓋	不銹鋼304、316
11	連接支架	不銹鋼CF8
12	連接套	不銹鋼304
13	螺栓	不銹鋼304

注：系列球閥主要零件部位及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。
 Q614/Q615三通螺紋球閥主要外形及連接尺寸
