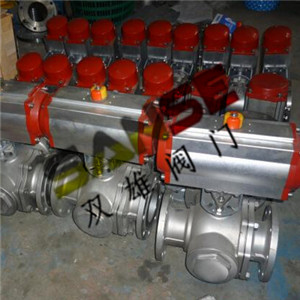

氣動三通四密封球閥Q64(4、5)-（F、H）-（C、P、R）-PN16、25
       氣動三通法蘭球閥分為三通L型球閥、三通T型球閥，三通球閥是一種三通道的回轉型球閥,O型三通球閥的閥芯有L型和T型，三通球閥可以根據需要，任何一個管道都可以作為入口或出口。L型閥是對三條管道中的兩條管道進行切換，T型閥實現把三條連通管道進行合流與分流。氣動三通球閥用于工業控制系統中，它是由氣動執行機構和三通球閥組成，氣動執行機構是三通球閥的驅動裝置，當工作給氣源時，執行機構從0～90度回轉，使三通球閥由關(開)的位置到開(關)的位置，達到對管道內介質實現流通(切斷)，滿足不同的工藝要求。氣動三通球閥有兩種型式，閥芯有L型和T型，可實現兩種不同的控制要求。

氣動三通四密封球閥技術規范

設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSI B16.34
連接法蘭尺寸	GB/9113、JB/T79	ANSI B16.5
試驗和檢驗	JB/T9002	API 598

注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。

附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

主要零件材質



序號	零件名稱	材質
		C	P	R
1	右閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	墊片	PTFE	PTFE	PTFE
4	螺柱	35	1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	閥座	PTFE	PTFE	PTFE
7	球體	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	墊片	PTFE	PTFE	PTFE
10	填料	PTFE	PTFE	PTFE
11	襯套	PTFE	PTFE	PTFE
12	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	連接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	連接套	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
18	氣動裝置
19	位置指示器

注：系列球閥主要零件部位及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。
