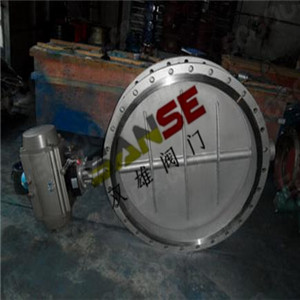

氣動煙道法蘭蝶閥產品概述

氣動煙道法蘭蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。氣動煙道法蘭蝶閥內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。該閥門是一種非密閉型蝶閥，氣動煙道法蘭蝶閥廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

氣動煙道法蘭蝶閥主要技術參數

閥體

閥體形式	鋼板焊接閥體
公稱通徑	DN50～2000mm
公稱壓力	PN0.25、0.6、1.0 MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

氣動煙道法蘭蝶閥閥內件

閥板形式	垂直板式（蝶形）
流量特性	線性

氣動煙道法蘭蝶閥執行機構

執行器型號	GT系列、ST系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力	400～700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC） 雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL）
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

氣動煙道法蘭蝶閥主要零件材料

閥體、底座	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
閥座	不銹鋼
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	V型聚四氟乙烯填料、柔性石墨填料

氣動煙道法蘭蝶閥主要性能規范

公稱通徑DN（mm）	50-2000
公稱壓力	PN（MPa）	0.25	0.6	1.0
試驗壓力	強度試驗	0.375	0.9	1.5
	密封試驗	0.275	0.66	1.1
適用介質	煤氣、含塵氣體、煙道氣等。

氣動煙道法蘭蝶閥主要外形及連接尺寸
