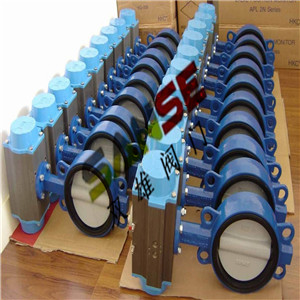

http://www.zk-v.com/ProductShow_157.htmlD671X氣動對夾蝶閥

 D671X/F-PN(6、10、16）-C、P、R


D671X氣動對夾蝶閥廣泛用于天然氣、油品、化工、冶金、造紙、電力、礦業、印刷、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。
結構特點
氣動執行器：采用新型系列AR型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑們采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出據矩大，有雙作用式和單作用式（彈簧復位）；參考本公司氣動執行器樣本。
中線彈性密封：密封材料分橡膠和氟塑料或全襯橡膠和氟塑料，彈性閥座配高精度蝶板確保零泄漏，閥桿底、中、上部配有襯套，用于支撐和旋轉滑動，保持最小摩擦力。產品重量輕，體積小，啟閉迅速。
產品結構合理重量輕，體積小，安裝尺寸小，操作簡便，啟閉迅速，是目前發展最快適用最廣泛的流體控制閥門。
D671X氣動對夾蝶閥產品性能規范

壓力等級		公稱壓力PN（MPa）							磅級（Class）
		0.6	1.0	1.6	2.5	4.0	6.4	10.0	150		300	400	600
試驗壓力（MPa）	殼體試驗	0.9	1.5	2.4	3.75	6.0	9.6	15.0	3.03		7.5	10.2	15.0
	密封試驗	0.66	1.1	1.76	2.75	4.4	7.04	11.0	2.2		5.5	7.48	11.0
	氣密封	0.6（MPa）
適用介質		閥體材質
		C				P				R
		水、蒸汽、油品、液化氣等				硝酸類腐蝕性介質等				醋酸類腐蝕性介質等

 D671X氣動對夾蝶閥閥座密封材料溫度額定值

代號	材料	適用溫度（℃）
H	合金鋼340、316	-30~425
F	增強聚四氟乙烯	-40~180
X	丁睛橡膠	-12~82
	乙丙橡膠	-35~110
	食品級乙膠	-35~110
	氟橡膠	-12~135
J	全襯里丁睛橡膠	-12~82
F4	全襯里聚四氟乙烯	-40~16

序號	零件名稱	材質
		Z	C	P
1	閥座	橡膠	橡膠	橡膠
2	圓錐銷	45鋼	45鋼	不銹鋼
3	蝶板	灰鑄鐵鍍硬鉻	碳鋼或不銹鋼	不銹鋼
4	閥體	灰鑄鐵	碳鋼	不銹鋼
5	螺柱	35鋼	碳鋼	不銹鋼
6	閥桿	45鋼	不銹鋼	不銹鋼
7	鍵	45鋼	45鋼	不銹鋼
8	襯套	銅基粉末冶金	銅基粉末冶金	銅基粉末冶金
9	O形圈	橡膠	橡膠	橡膠
10	氣動裝置
11	位置指示器	塑料	塑料	塑料
