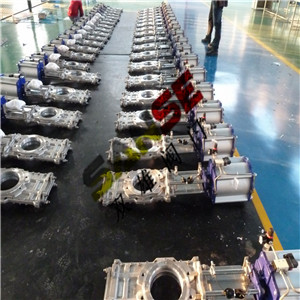

http://www.zk-v.com/ProductShow_183.html氣動穿透式刀閘閥



氣動穿透式刀閘閥主要外形及連接尺寸(mm)

本產品驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。氣動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，氣動裝置應在合同中注明。

氣動穿透式刀閘閥主要零件材料及連接尺寸:

零件名稱	材料	零件名稱	材料
閥體	1CF18 Ni9Ti CF8M  CF8 CF3M  CF3 WCB	閥桿  Stem	1CF18 Ni9Ti
閥座密封圈	橡膠或PTFE	支架	不銹鋼
閥體間密封墊片	橡膠或PTFE	填料壓蓋	不銹鋼
閥體	1CF18 Ni9Ti CF8M  CF8 CF3M  CF3 WCB	填料	石墨或PTFE
閥體裝配螺栓	B7	填料壓蓋螺栓	B7

注：橡膠牌號取決于介質性質和使用溫度。
閘板材質牌號取決于介質性質。

L		Φ1	H	H2	N-M	氣缸直徑（mm)  Cylinder Diameter
PN0.6	PN1.0
50	40		125	397	51	4-M16	50
65	40		145	418	67	4-M16	65
80	50		160	579	82	4-M16	80
100	50		180	612	102	8-M16	100
125	50		210	710	127	8-M16	125
150	60		240	816	152	8-M20	150
200	60		295	990	202	8-M20	200
250	70		350	1106	253	12-M20	250
300	70	70	400	1264	303	12-M20	300
350	80	80	460	1575	353	16-M20	350
400	80	80	515	1562	402	16-M22	400
450	90	90	565	1750	452	20-M22	450
500	90	90	620	1994	502	20-M22	500
600	100	100	725	2040	603	20-M27	600

氣動穿透式刀閘閥殼體試驗和密封試驗:

1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。

2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。

3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm 3 /s計算，沒有密封性能要求的不做此項試驗。

4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。

5、插板閥清潔度要求按JB/T7748的規定。

6、靜壓壽命試驗。

7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。
