店鋪全部商品

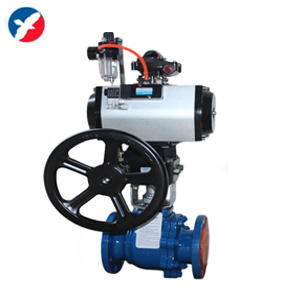

      Q641F46氣動帶手動襯氟球閥

      氣動球閥   氣動耐腐蝕球閥   法蘭球閥

      品牌

      精衛泵閥

      型號

      Q641F46

      瀏覽次數

      403 次

      所在地區

      浙江 溫州 永嘉縣

      市場指導價

      ¥500.00

      數量

      1000

      壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

      店鋪名稱: 永嘉縣精衛泵閥有限公司

      精衛泵閥位于“中國泵閥之鄉”---永嘉甌北,專業從事電氣動閥門及通用閥門的生產和銷售,嚴格按ISO9001-2000國際質量保證體系組織生產、管理與技術創新,ISO9001質量體系認證公司秉承“精益求精”的發展理...

      商品介紹

      品牌:精衛泵閥
      商品名稱:Q641F46氣動帶手動襯氟球閥
      商品編號:
      分類:壓縮機配件及輔助設備 溫控閥/熱力閥
      配件類型:常規配件
      適用壓縮機類型:其他

      產品簡介



      Q641F46 氣動帶手動襯氟球閥產品概述

           Q641F46氣動襯氟球閥是一種(球體)繞垂直于通道軸旋轉90º的閥門,其由回轉型角行程電子式氣動執行器和O型閥結構組成。Q641F46氣動襯氟球閥屬旋轉類型高性能調節或開關閥類,接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出。Q641F46氣動襯氟球閥可實現對工藝管路中流體介質的比例調節或二位開關控制,從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。

      Q641F46
      氣動帶手動襯氟球閥產品特點:

        1.Q641F46氣動襯氟球閥流體阻力小,是所有閥類中流體阻力最小的一種。以AC220V、AC380V或DC24V電源電壓作動力,接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉。Q641F46氣動襯氟球閥以角行程輸出的扭矩轉動球體0~90º,達到啟閉動作或調節動作。
      2.Q641F46氣動襯氟球閥是全電子式氣動執行機構,采有機電一體化結構。Q641F46氣動襯氟球閥具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,功能強、性能可靠、連線簡單。Q641F46氣動襯氟球閥通過輸入電流信號或電壓信號,改變球芯的旋轉角度(0-90º任意角度),實現比例調節動作。
      3.Q641F46氣動襯氟球閥球芯通道平整光滑,不易沉積介質,可以進行管線式通球。結構簡單、重量輕、密封性能好。 Q641F46氣動襯氟球閥特別適用于要求零泄漏率的場合。
      4.Q641F46氣動襯氟球閥有效的降低了球與密封圈之間的磨擦系數,減少了操作力矩。當介質壓力較小時,Q641F46氣動襯氟球閥密封圈與球體接觸面較小,故有較大的密封比壓,確保可靠密封,當介質壓力較大時,Q641F46氣動襯氟球閥密封圈與球體接觸面積也相應增大,故閥座密封圈能承受較大的介質推力而不會損壞,確保可靠密封。

      Q641F46
      氣動帶手動襯氟球閥型號含義:

      閥門種類
      動作方式
      連接方式
      閥芯結構
      密封材料
      Q:球閥
      6:氣動
      1:螺紋連接
      4:法蘭式連接
      7:對夾式連接
      1:軟密封浮動式球芯
      4:L型三通
      5:T型三通
      7:硬密封固定式球芯
      F:聚四氟乙烯
      H:硬質合金

      Q641F46 氣動帶手動襯氟球閥主要零件材料及適用溫度、介質:

      Q641F46氣動球閥通徑mm
      DN15-DN300
      材料代號
      C(WCB)
      P(304)
      R(316)
      主要零件

      閥體
      WCB
      ZG1Cr18Ni9Ti
      ZG1Cr18Ni12Mo2Ti
      球體
      2Cr13、(304)
      1Cr18Ni9Ti
      1Cr18Ni12MoTi
      閥桿
      2Cr13
      1Cr18Ni9Ti
      1Cr18Ni12MoTi
      閥座密封
      增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封
      填料
      聚四氟乙烯 、柔性石墨
      適用工況

      適用介質
      蒸汽、水、油品
      硝酸堿類腐蝕性介質
      醋酸類腐蝕性介質
      適用溫度
      聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃


      Q641F46 氣動帶手動襯氟球閥各型號所表示的壓力、材質:

      產品名稱
      型號
      材質
      壓力MPa
      氣動球閥
      Q641F46-16C
      鑄鋼WCB
      1.6
      氣動球閥
      Q641F46-25C
      2.5
      氣動球閥
      Q641F46-40C
      4.0
      氣動球閥
      Q641F46-16P
      304不銹鋼
      1.6
      氣動球閥
      Q641F46-25P
      2.5
      氣動球閥
      Q641F46-40P
      4.0
      氣動球閥
      Q641F46-16R
      316不銹鋼
      1.6
      氣動球閥
      Q641F46-25R
      2.5
      氣動球閥
      Q641F46-40R
      4.0

      Q641F46
      氣動帶手動襯氟球閥應用規范:

      Q641F46氣動襯氟球閥制造標準
      Q641F46氣動襯氟球閥法蘭標準
      Q641F46氣動襯氟球閥結構標準
      Q641F46氣動襯氟球閥檢驗試驗標準
      GB/T12237-89
      JB/T79-94  HG20592
      GB12221-89
      GB/T13927-89  JB/T9092-99
      API6D
      ANSI B16.5
      ANSI B16.10
      JB/T9092-99
      JPI7S-48
      JIS B2212~2214
      JIS B2002
      API598

      Q641F46 氣動帶手動襯氟球閥外形尺寸:


      產品名稱
      產品型號
      通徑
      DN(mm)
      尺 寸(mm)
      1.6MPa
      2.5MPa
      4.0MPa
      6.4MPa
      L
      D
      D1
      L
      D
      D1
      L
      D
      D1
      L
      D
      D1
      氣動襯氟球閥
      Q641F46
      15
      130
      95
      65
      130
      95
      65
      130
      130
      65
      140
      105
      75
      氣動襯氟球閥
      Q641F46
      20
      140
      105
      75
      140
      105
      75
      140
      150
      75
      152
      125
      90
      氣動襯氟球閥
      Q641F46
      25
      150
      115
      85
      150
      115
      85
      150
      160
      85
      180
      135
      100
      氣動襯氟球閥
      Q641F46
      32
      165
      135
      100
      165
      135
      100
      180
      180
      100
      200
      150
      110
      氣動襯氟球閥
      Q641F46
      40
      180
      145
      110
      180
      145
      110
      200
      200
      110
      220
      165
      125
      氣動襯氟球閥
      Q641F46
      50
      200
      160
      125
      200
      160
      125
      220
      230
      125
      250
      175
      135
      氣動襯氟球閥
      Q641F46
      65
      220
      180
      145
      220
      180
      145
      250
      290
      145
      280
      200
      160
      氣動襯氟球閥
      Q641F46
      80
      250
      195
      160
      250
      195
      160
      280
      310
      160
      320
      210
      170
      氣動襯氟球閥
      Q641F46
      100
      280
      215
      180
      280
      230
      190
      320
      350
      190
      360
      250
      200
      氣動襯氟球閥
      Q641F46
      125
      320
      245
      210
      320
      270
      220
      360
      270
      220
      381
      295
      240
      氣動襯氟球閥
      Q641F46
      150
      360
      280
      240
      360
      300
      250
      400
      300
      250
      403
      340
      280
      氣動襯氟球閥
      Q641F46
      200
      400
      335
      295
      400
      360
      310
      502
      375
      320
