商品介紹
品牌:上海喬邑

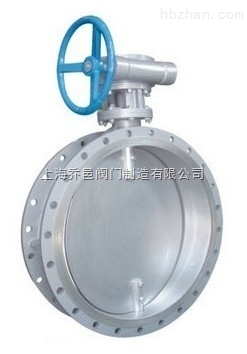

商品名稱:通風法蘭蝶閥D341W
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【D341W通風法蘭蝶閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品概述：
D341W通風法蘭蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
應用范圍：
D341W通風法蘭蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。
結構特點：
1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響
標準規范：
設計制造標準：GB/T 12238-1989；JB/T8692-1998
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9115.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
技術參數：
| 公稱通徑 | DN(mm) | 50～2000 | ||
| 公稱壓力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
| 試驗壓力 Ps(MPa) | 強度試驗 | 0.075 | 0.375 | 0.9 |
| 密封試驗 | ≤1.5％泄漏量 | |||
| 適用介質 | 煤氣、含塵氣體、煙道氣等 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動 | |||
零件材料：
| 零件名稱 | 材料 |
| 閥體 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 蝶板 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 密封圈 | 與閥體相同 |
| 閥桿 | 碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 | 柔性石墨 |
蝶閥密封材料選用和適用溫度：
| 材料品種 | 碳素鋼 | 低溫碳鋼 | 合金鋼 | 奧氏體不銹鋼 | 鉻鉬鋼 | |
| 代號 | WCB | LCB | WC6或WC9 | C5或C12 | 鉻 Cr-18型、304、31 6 | 12CrMoV |
| 耐最高溫度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
| 耐最低溫度 | -29℃ | -46℃ | -29℃ | -29℃ | -196℃ | -40℃ |
| 適用工作溫度 | ≤ 25℃ | ≤345℃ | ≤595℃ | ≤ 650℃ | ≤600℃ | ≤560℃ |
連接尺寸：D41/341/641/941W-0.5/2.5/6 C．P．R．V系列
| 公稱通徑 | 結構長度 (標準值) |
外形尺寸 (參考值) |
連接尺寸 (標準值) | 參考重量 (kg) |
|||||||||
| 0.05MPa、0.25MPa | O．6MPa | ||||||||||||
| mm | inch | L | H | H1 | D | D1 | D2 | Z-d | D | D1 | D2 | Z-d | |
| 100 | 4 | 120 | 105 | 219 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 20 |
| 125 | 5 | 120 | 120 | 234 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 25 |
| 150 | 6 | 120 | 132 | 247 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 29 |
| 200 | 8 | 140 | 160 | 403 | 320 | 280 | 254 | 8-18 | 320 | 280 | 254 | 8-18 | 47 |
| 250 | 10 | 140 | 187 | 433 | 375 | 335 | 309 | 12-18 | 375 | 335 | 309 | 12-18 | 67 |
| 300 | 12 | 170 | 220 | 465 | 440 | 395 | 363 | 12-22 | 440 | 395 | 363 | 12-22 | 78 |
| 350 | 14 | 170 | 245 | 539 | 490 | 445 | 413 | 12-22 | 490 | 445 | 413 | 12-22 | 96 |
| 400 | 16 | 190 | 270 | 543 | 540 | 495 | 463 | 16-22 | 540 | 495 | 463 | 16-22 | 130 |
| 450 | 18 | 190 | 297 | 571 | 595 | 550 | 518 | 16-22 | 595 | 550 | 518 | 16-22 | 142 |
| 500 | 20 | 190 | 322 | 644 | 645 | 600 | 568 | 20-22 | 645 | 600 | 568 | 20-22 | 191 |
| 600 | 24 | 210 | 377 | 701 | 755 | 705 | 667 | 20-26 | 755 | 705 | 667 | 20-26 | 230 |
| 700 | 28 | 210 | 430 | 753 | 860 | 810 | 772 | 24-26 | 860 | 810 | 772 | 24-26 | 250 |
| 800 | 32 | 210 | 487 | 807 | 975 | 920 | 878 | 24-30 | 975 | 920 | 878 | 24-30 | 320 |
| 900 | 36 | 250 | 537 | 973 | 1075 | 1020 | 978 | 24-30 | 1075 | 1020 | 978 | 24-30 | 410 |
| 1000 | 40 | 250 | 587 | 1023 | 1175 | 1120 | 1078 | 28-30 | 1175 | 1120 | 1078 | 28-30 | 510 |
| 1200 | 48 | 250 | 687 | 1153 | 1375 | 1320 | 1280 | 32-30 | 1405 | 1340 | 1295 | 32-33 | 720 |
| 1400 | 56 | 300 | 760 | 1810 | 1575 | 1520 | 1480 | 36-30 | 1630 | 1560 | 1510 | 36-36 | 1270 |
| 1600 | 64 | 300 | 895 | 1815 | 1790 | 1730 | 1690 | 40-30 | 1830 | 1760 | 1710 | 40-36 | 1730 |
| 1800 | 72 | 300 | 995 | 1920 | 1990 | 1930 | 1890 | 44-30 | 2045 | 1970 | 1918 | 44-39 | 2750 |
| 2000 | 80 | 300 | 1095 | 2025 | 2190 | 2130 | 2090 | 48-30 | 2265 | 2180 | 2125 | 48-42 | 3050 |
上海喬邑閥門為您提供專業的【D341W通風法蘭蝶閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
