緊定套用于將圓錐孔調心軸承（調心球軸承、調心滾子軸承）固定在無軸肩軸上，結構簡單，工作可靠，軸承調換方便、廣泛使用于紡織、輕工、造紙、冶金、皮帶運輸及輸送設備等行業。

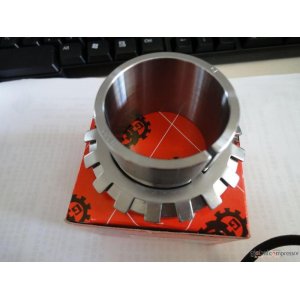

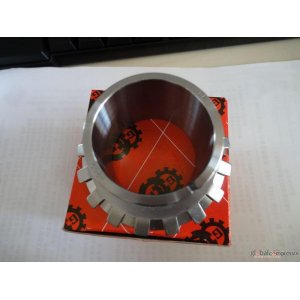

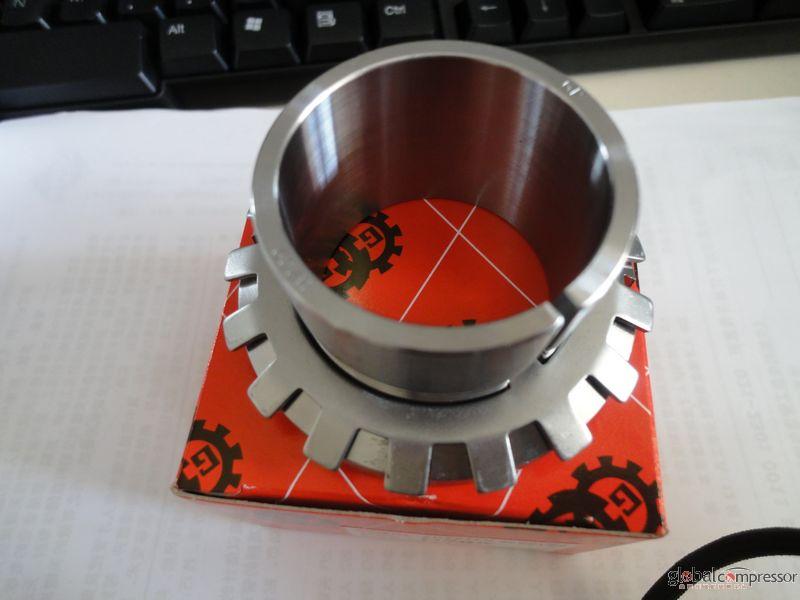

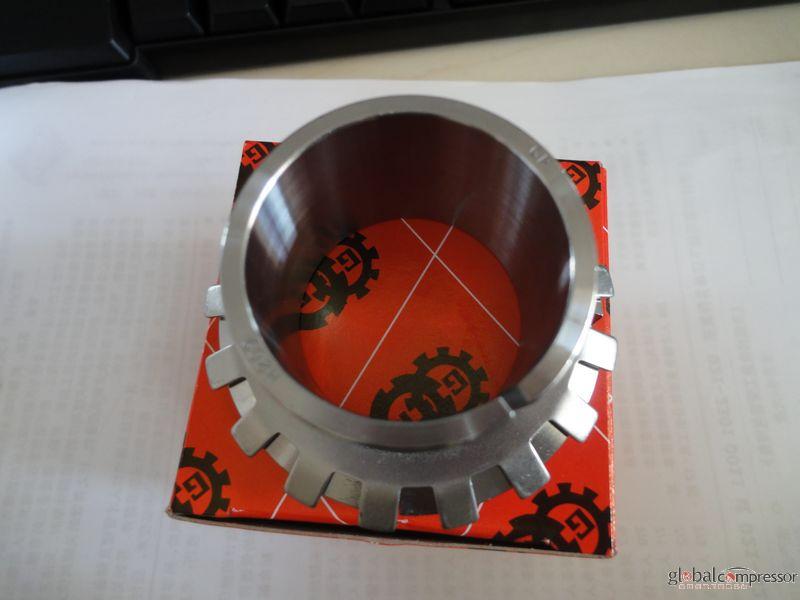

　　緊定套由緊定襯套、鎖緊螺母、鎖緊墊圈（或鎖緊卡）等零件組成。帶有鎖緊螺母和鎖緊墊圈的緊定套只能整套地互換。不同來源的零配件不能互換。

緊定套

H204 H205 H206 H207 H208 H209 H210 H211 H212 H213 H214 H215

H216 H217 H218 H219 H220 H221 H222

H304 H305 H306 H307 H308 H309 H310 H311 H312 H313 H314 H315

H316 H317 H318 H319 H320 H321 H322

H3120 H3122 H3124 H3126 H3128 H3130 H3132 H3134 H3136 H3138

H3140 H3144 H3148 H3152 H3156 H3160 H3164 H3168 H3172 H3176

H3180 H3184 H3188 H3192 H3196 H31/500

H2304 H2305 H2306 H2307 H2308 H2309 H2310 H2311 H2312 H2313 H2314 H2315 H2316 H2317 H2318 H2319 H2320 H2321 H2322 H2324

H2326 H2328 H2330 H2332 H2334 H2336 H2338 H2340 H2344 H2348

H2352 H2356 H3996 H39/500

H3260 H3264 H3268 H3272 H3276 H3280 H3284 H3288 H3292 H3296

H32/500 H3024 H3026 H3028 H3030 H3032 H3034 H3036 H3038 H3040 H3044 H3048 H3052 H3056 H3062 H3064 H3068 H3072 H3076

H3080 H3084 H3088 H3092 H3096 H30/500 H3924 H3926 H3928 H3930 H3932 H3934 H3936 H3938 H3940 H3944 H3948 H3952 H3956

H3960 H3964 H3968 H3972 H3976 H3980 H3984  H3988 H3992

緊定套 H23 系列緊定套基本尺寸和參數

型號 基本尺寸（mm）配套軸承型號 重量（KG）

d d1 B1 d2 調心球軸承 調心滾子軸承

H2304 20 17 +31 32 111604 　 0.049

H2305 25 20 35 38 111605 　 0.087

H2306 30 25 38 45 111606 　 0.126

H2307 35 30 43 52 111607 　 0.165

H2308 40 35 46 58 111608 153608 0.224

H2309 45 40 50 65 111609 503609 0.280

H2310 50 45 55 70 111610 153610 0.362

H2311 55 50 59 75 111611 153611 0.420

H2312 60 55 62 80 111612 153612 0.481

H2313 65 60 65 85 111613 153613 0.557

H2314 70 60 68 92 111614 153614 0.897

H2315 75 65 73 98 111615 153615 1.05

H2316 80 70 78 105 111616 153616 1.28

H2317 85 75 82 110 111617 153617 1.45

H2318 90 80 86 120 111618 153618 1.69

H2319 95 85 90 155 111619 153619 1.92

H2320 100 90 97 130 111620 153620 2.15

H2322 110 100 105 145 111622 153622 2.74

H2324 120 110 112 155 153624 1536224 3.19

H2326 130 115 121 165 153626 1536226 4.6

H2328 140 125 131 180 153628 1536228 5.55

H2330 150 135 139 195 153630 1536230 6.63

H2332 160 140 147 210 153632 1536232 9.14

H2334 170 150 154 220 153634 1536234 10.2

H2336 180 160 161 230 153636 1536236 11.3

H2338 190 170 169 240 153638 1536238 12.6

H2340 200 180 176 250 153640 1536240 13.9

H2344 220 200 186 280 153644 1536244 16.7

H2348 240 220 199 300 153648 1536248 19.7

H2352 260 240 211 330 153652 1536252 24.2

H2356 280 260 224 350 153656 1536256 27.2

緊定套 H32 系列緊定套基本尺寸和參數

型號 基本尺寸（mm）配套軸承型號 重量(kg)

d d1 B1 d2 調心球軸承

H3260 300 280 240 380 3153260 34.0

H3264 320 300 258 400 3153264 39.4

H3268 340 320 288 440 3153268 54.0

H3272 360 340 299 460 3153272 60.2

H3276 380 360 310 490 3153276 69.6

H3280 400 380 328 520 3153280 81.0

H3284 420 400 352 540 3153284 94.0

H3288 440 410 361 560 3153288 118.0

H3292 460 430 382 580 3153292 132.0

H3296 480 450 397 620 3153296 150.0

H32/500 500 470 428 630 31532/500 166.0
