先導式安全閥(K)AF46Y

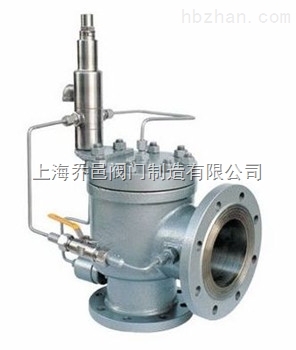

先導式安全閥 (K)AF46Y先導式安全閥 安全閥
品牌
上海喬邑型號
(K)AF46Y瀏覽次數
61 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:先導式安全閥(K)AF46Y
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【(K)AF46Y先導式安全閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品概述：
(K)AF46Y先導式安全閥是一種由主閥和導閥組成的一種新穎結構的安全閥，導閥響應系統介質壓力自身動作從而控制主閥的開關動作。
應用范圍：
先導式安全閥特別適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。
工作原理：
當系統正常工作，先導式安全閥處于關閉狀態時，系統壓力通過進口壓力管、導閥和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室，從而在主閥瓣上產生了一個向下的凈作用力，使主閥處于關閉狀態。當系統壓力達到整定壓力時，導閥開啟且滑梭封閉導閥進氣通道，主閥氣室的壓力通過導閥排放卸壓，由于系統壓力高于回座壓力，滑梭封閉進氣通道，從而隔斷流體在導閥中的流動，這時主閥氣室的壓力急劇下降，主閥閥瓣完全打開，流體通過主閥泄放降壓。當系統壓力降到一定值時，導閥的彈簧力克服了閥進口壓力作用在滑梭上的力，導閥回座，頂桿頂開滑梭，最后使得流體重新進入主閥的圓頂氣室，關閉主閥。
結構特點：
1、閥座軟密封保證安全閥起跳前后的良好密封性。
2、允許工作壓力接近安全閥的整定壓力。
3、較小超壓就能使安全閥主閥迅速達到全啟狀態。
4、安全閥動作性能和開啟高度不受背壓的影響。
5、啟閉壓差可調。
6、導閥不流動型結構設計減少了有害介質的排放和環境污染。
7、可在線檢測安全閥的整定壓力。
先導式安全閥的主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
零部件材料：
|
NO. |
零件名稱 |
AF46Y/F 材料 |
KAX46F/Y材料 |
|
1 |
閥體 |
WCB |
WCB |
|
2 |
閥瓣 |
2Cr13/2Cr13+PTFE |
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
|
3 |
導向套 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
4 |
彈簧 |
50CrVA |
50CrVA |
|
5 |
O型圈 |
氟橡膠 |
氟橡膠 |
|
6 |
閥蓋 |
25 |
25 |
|
7 |
導閥 |
部件 |
|
連接尺寸：
|
先導安全閥型號 |
公稱通徑 |
do |
L |
L1 |
L2 |
H |
DN' |
D |
D1 |
D2 |
D6 |
b |
Z-?d |
D' |
D1' |
D2' |
D6' |
b' |
Z'-?d' |
||||
|
25 |
15 |
110 |
95 |
150 |
365 |
32 |
115 |
85 |
65 |
16 |
4-14 |
140 |
100 |
78 |
18 |
4-18 |
||||||
|
32 |
20 |
115 |
100 |
150 |
375 |
40 |
140 |
100 |
78 |
18 |
4-18 |
150 |
110 |
85 |
18 |
4-18 |
|||||||
|
40 |
25 |
120 |
110 |
160 |
390 |
50 |
150 |
110 |
85 |
18 |
4-18 |
165 |
125 |
100 |
20 |
4-18 |
|||||||
|
50 |
32 |
135 |
120 |
160 |
410 |
65 |
165 |
125 |
100 |
20 |
4-18 |
185 |
145 |
120 |
20 |
4-18 |
|||||||
|
65 |
40 |
160 |
140 |
175 |
435 |
80 |
185 |
145 |
120 |
20 |
4-18 |
200 |
160 |
135 |
20 |
8-18 |
|||||||
|
80 |
50 |
170 |
135 |
175 |
451 |
100 |
200 |
160 |
135 |
20 |
8-18 |
220 |
180 |
155 |
22 |
8-18 |
|||||||
|
100 |
65 |
195 |
175 |
195 |
500 |
125 |
220 |
180 |
155 |
22 |
8-18 |
250 |
210 |
185 |
24 |
8-18 |
|||||||
|
125 |
80 |
210 |
190 |
220 |
526 |
150 |
250 |
210 |
185 |
22 |
8-18 |
285 |
240 |
210 |
24 |
8-23 |
|||||||
|
150 |
100 |
255 |
230 |
265 |
623 |
175 |
285 |
240 |
210 |
24 |
8-23 |
315 |
270 |
240 |
26 |
8-23 |
|||||||
|
200 |
125 |
300 |
260 |
300 |
690 |
250 |
340 |
295 |
265 |
26 |
12-23 |
405 |
355 |
320 |
30 |
12-26 |
|||||||
|
25 |
15 |
110 |
95 |
150 |
365 |
32 |
115 |
85 |
65 |
16 |
4-14 |
140 |
100 |
78 |
18 |
4-18 |
||||||
|
32 |
20 |
115 |
100 |
150 |
375 |
40 |
140 |
100 |
78 |
18 |
4-18 |
150 |
110 |
85 |
18 |
4-18 |
|||||||
|
40 |
25 |
120 |
110 |
160 |
390 |
50 |
150 |
110 |
85 |
18 |
4-18 |
165 |
125 |
100 |
20 |
4-18 |
|||||||
|
50 |
32 |
135 |
120 |
160 |
410 |
65 |
165 |
125 |
100 |
20 |
4-18 |
185 |
145 |
120 |
20 |
4-18 |
|||||||
|
65 |
40 |
160 |
140 |
175 |
435 |
80 |
185 |
145 |
120 |
22 |
8-18 |
200 |
160 |
135 |
20 |
8-18 |
|||||||
|
80 |
50 |
170 |
135 |
175 |
451 |
100 |
200 |
160 |
135 |
22 |
8-18 |
220 |
180 |
155 |
22 |
8-18 |
|||||||
|
100 |
65 |
195 |
175 |
195 |
500 |
125 |
230 |
190 |
160 |
24 |
8-23 |
250 |
210 |
185 |
22 |
8-18 |
|||||||
|
125 |
80 |
210 |
190 |
220 |
526 |
150 |
270 |
220 |
188 |
28 |
8-26 |
285 |
240 |
210 |
24 |
8-23 |
|||||||
|
150 |
100 |
255 |
230 |
265 |
623 |
175 |
300 |
250 |
218 |
30 |
8-26 |
310 |
270 |
240 |
26 |
8-23 |
|||||||
|
200 |
125 |
300 |
260 |
300 |
690 |
250 |
360 |
310 |
278 |
34 |
12-26 |
405 |
355 |
320 |
30 |
12-26 |
|||||||
|
25 |
15 |
110 |
95 |
150 |
365 |
32 |
115 |
85 |
65 |
58 |
16 |
4-14 |
140 |
100 |
78 |
18 |
4-18 |
|||||
|
32 |
20 |
115 |
100 |
150 |
375 |
40 |
140 |
100 |
78 |
66 |
18 |
4-18 |
150 |
110 |
85 |
18 |
4-18 |
||||||
|
40 |
25 |
120 |
110 |
160 |
390 |
50 |
150 |
110 |
85 |
76 |
18 |
4-18 |
165 |
125 |
100 |
20 |
4-18 |
||||||
|
50 |
32 |
135 |
120 |
160 |
410 |
65 |
165 |
125 |
100 |
88 |
20 |
4-18 |
185 |
145 |
120 |
20 |
4-18 |
||||||
|
65 |
40 |
160 |
140 |
175 |
435 |
80 |
185 |
145 |
120 |
110 |
22 |
8-18 |
200 |
160 |
135 |
20 |
8-18 |
||||||
|
80 |
50 |
170 |
135 |
175 |
451 |
100 |
200 |
160 |
135 |
121 |
22 |
8-18 |
220 |
180 |
155 |
22 |
8-18 |
||||||
|
100 |
65 |
195 |
175 |
195 |
500 |
125 |
235 |
190 |
160 |
150 |
24 |
8-23 |
250 |
210 |
185 |
22 |
8-18 |
||||||
|
125 |
80 |
210 |
190 |
220 |
526 |
150 |
270 |
220 |
188 |
176 |
28 |
8-26 |
285 |
240 |
210 |
24 |
8-23 |
||||||
|
150 |
100 |
255 |
230 |
265 |
623 |
175 |
300 |
250 |
218 |
204 |
30 |
8-26 |
310 |
270 |
240 |
26 |
8-23 |
||||||
|
200 |
125 |
300 |
260 |
300 |
690 |
250 |
375 |
320 |
282 |
260 |
38 |
12-30 |
405 |
355 |
320 |
30 |
12-26 |
||||||
|
25 |
15 |
110 |
100 |
160 |
365 |
32 |
140 |
100 |
78 |
58 |
22 |
4-18 |
140 |
100 |
78 |
66 |
18 |
4-18 |
||||
|
32 |
20 |
130 |
110 |
160 |
375 |
40 |
155 |
110 |
82 |
66 |
24 |
4-23 |
150 |
110 |
85 |
76 |
18 |
4-18 |
|||||
|
40 |
25 |
130 |
120 |
170 |
445 |
50 |
170 |
125 |
95 |
76 |
24 |
4-23 |
165 |
125 |
100 |
88 |
20 |
4-18 |
|||||
|
50 |
32 |
135 |
130 |
195 |
460 |
65 |
180 |
135 |
105 |
88 |
26 |
4-23 |
185 |
145 |
120 |
110 |
22 |
8-18 |
|||||
|
65 |
40 |
175 |
160 |
225 |
495 |
80 |
205 |
160 |
130 |
110 |
28 |
8-23 |
200 |
160 |
135 |
121 |
22 |
8-18 |
|||||
|
80 |
50 |
175 |
160 |
225 |
525 |
100 |
215 |
170 |
140 |
121 |
30 |
8-23 |
235 |
190 |
160 |
150 |
24 |
8-23 |
|||||
|
100 |
65 |
195 |
195 |
245 |
565 |
125 |
250 |
200 |
168 |
150 |
32 |
8-26 |
270 |
220 |
188 |
176 |
28 |
8-25 |
|||||
|
150 |
100 |
280 |
265 |
265 |
610 |
200 |
345 |
280 |
240 |
204 |
38 |
8-34 |
375 |
320 |
282 |
260 |
38 |
12-30 |
|||||
|
200 |
125 |
300 |
295 |
300 |
680 |
250 |
405 |
345 |
300 |
260 |
44 |
12-34 |
450 |
385 |
345 |
313 |
42 |
12-34 |
|||||
|
25 |
15 |
110 |
100 |
160 |
365 |
32 |
140 |
100 |
78 |
58 |
24 |
4-18 |
140 |
100 |
78 |
66 |
18 |
4-18 |
||||
|
32 |
20 |
130 |
110 |
160 |
375 |
40 |
155 |
110 |
82 |
66 |
24 |
4-23 |
150 |
110 |
85 |
76 |
18 |
4-18 |
|||||
|
40 |
25 |
130 |
120 |
170 |
445 |
50 |
170 |
125 |
95 |
76 |
26 |
4-23 |
165 |
125 |
100 |
88 |
20 |
4-18 |
|||||
|
50 |
32 |
135 |
130 |
195 |
460 |
65 |
195 |
145 |
112 |
88 |
28 |
4-26 |
185 |
145 |
120 |
110 |
22 |
8-18 |
|||||
|
65 |
40 |
175 |
160 |
225 |
495 |
80 |
220 |
170 |
138 |
110 |
32 |
8-26 |
200 |
160 |
135 |
121 |
22 |
8-18 |
|||||
|
80 |
50 |
175 |
160 |
225 |
525 |
100 |
230 |
180 |
148 |
121 |
34 |
8-26 |
235 |
190 |
160 |
150 |
24 |
8-23 |
|||||
|
100 |
65 |
195 |
195 |
245 |
565 |
125 |
265 |
210 |
172 |
150 |
38 |
8-30 |
270 |
220 |
188 |
176 |
28 |
8-25 |
|||||
|
150 |
100 |
280 |
265 |
265 |
610 |
200 |
355 |
290 |
250 |
204 |
46 |
12-34 |
375 |
320 |
282 |
260 |
38 |
12-30 |
|||||
|
200 |
125 |
300 |
295 |
300 |
680 |
250 |
430 |
360 |
312 |
260 |
54 |
12-41 |
450 |
385 |
345 |
313 |
42 |
12-34 |
上海喬邑閥門為您提供專業的【(K)AF46Y先導式安全閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
