企業簡介

   羅蘭自控閥業（上海）有限公司系UK UPTON ROAND LTD (英國阿普頓羅蘭公司) 在中國的生產和研發基地，公司擁有數十臺ＣＮＣ數控機床和加工中心，一套全功能閥門CV值測試、流量、壓差、性能測試裝置。在控制閥、球閥、蝶閥、減壓閥、調節閥、水利控制閥、氣動執行器及閥門自動化控制領域擁有幾十項專利，引領了行業全新技術。公司產品在中國取得各項認證。產品以卓越的品質和完善的售前和售后服務贏得廣大用戶青睞，產品廣泛應用于核工業、電力、石油化工、食品制藥、船舶、冶金、紡織、供熱制冷、建筑給排水、消防、環保等領域。公司不僅作為中國市場的實力供應商，而且產品并批量供應UK UPTON ROAND LTD 在歐洲和中東等地區銷售網絡。

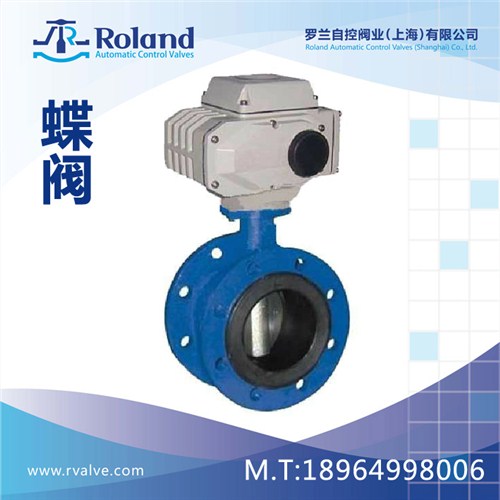

電動法蘭中線蝶閥 用途及特點

電動軟密封法蘭蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

電動法蘭中線蝶閥 采用標準

設計標準：GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000; GB/T9115.1-2000; JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992; JB/T9092-1999

電動法蘭中線蝶閥 執行機構

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。

2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）

3.相對溫度：≤90%(25℃時）

4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）

5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。

6.工作制：為短時10分鐘（可訂制30分鐘）。

也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。口徑≥DN200閥門一般采用380VAC電動執行器。國內品牌有如瑞基，奧托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。

電動法蘭中線蝶閥 主要技術參數公稱通徑DN（mm）50～1200公稱壓力PN（MPa）0.61.01.6試驗壓力強度試驗0.91.52.4密封試驗0.661.11.76氣密封試驗0.60.60.6適用介質空氣、水、污水、蒸汽、煤氣、油品等。驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動。

電動法蘭中線蝶閥 主要零件的材質零件名稱材料閥體球墨鑄鋼、鑄鋼、合金鋼、不銹鋼蝶板灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料密封圈各種橡膠、聚四氟乙烯閥桿2Cr13、不銹鋼填料O型圈、柔性石墨

電動法蘭中線蝶閥 密封材料選用和適用溫度

材料品種氯丁橡膠丁晴橡膠乙丙橡膠聚四氟乙烯硅橡膠氟橡膠天然橡膠尼龍英語簡稱CRNBREPDMPTFESIVITONNRPA型號代號X或JXA或JAXB或JBF或XC、JCXD或JDXE或JEX1N耐高溫度82℃93℃150℃232℃250℃204℃85℃93℃耐

低

溫度-40℃-40℃-40℃-268℃-70℃-23℃-20℃-73℃適用工作溫度0~+80℃-20~+82℃-40~+125℃-30~+150℃-70~+150℃-23~+150℃-20~+85℃-30~+93℃
