企業簡介

   羅蘭自控閥業（上海）有限公司系UK UPTON ROAND LTD (英國阿普頓羅蘭公司) 在中國的生產和研發基地，公司擁有數十臺ＣＮＣ數控機床和加工中心，一套全功能閥門CV值測試、流量、壓差、性能測試裝置。在控制閥、球閥、蝶閥、減壓閥、調節閥、水利控制閥、氣動執行器及閥門自動化控制領域擁有幾十項專利，引領了行業全新技術。公司產品在中國取得各項認證。產品以卓越的品質和完善的售前和售后服務贏得廣大用戶青睞，產品廣泛應用于核工業、電力、石油化工、食品制藥、船舶、冶金、紡織、供熱制冷、建筑給排水、消防、環保等領域。公司不僅作為中國市場的實力供應商，而且產品并批量供應UK UPTON ROAND LTD 在歐洲和中東等地區銷售網絡。

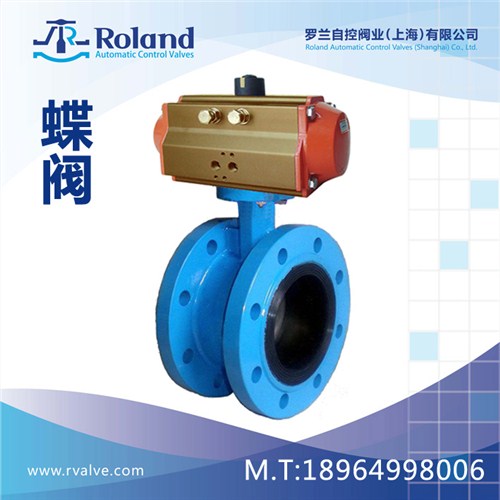

氣動法蘭中線蝶閥 用途及特點

該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

氣動法蘭中線蝶閥　采用標準

設計標準：GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

氣動法蘭中線蝶閥　執行機構

采用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，穩定可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動法蘭中線蝶閥　附件的選項

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：HVSD手操機構

氣動法蘭中線蝶閥　主要技術參數公稱通徑DN（mm）50～1200公稱壓力PN（MPa）0.61.01.6試驗壓力強度試驗0.91.52.4密封試驗0.661.11.76氣密封試驗0.60.60.6適用介質空氣、水、污水、蒸氣、煤氣、油品等。驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動。

氣動法蘭中線蝶閥　主要零件的材質零件名稱材料閥體球墨鑄鋼、鑄鋼、合金鋼、不銹鋼蝶板灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料密封圈各種橡膠、聚四氟閥桿2Cr13、不銹鋼填料O型圈、柔性石墨O

氣動法蘭中線蝶閥 蝶閥密封材料選用和適用溫度

材料品種氯丁橡膠丁晴橡膠乙丙橡膠聚四氟乙烯硅橡膠氟橡膠天然橡膠尼龍英語簡稱CRNBREPDMPTFESIVITONNRPA型號代號X或JXA或JAXB或JBF或XC、JCXD或JDXE或JEX1N耐高溫度82℃93℃150℃232℃250℃204℃85℃93℃耐低溫度-40℃-40℃-40℃-268℃-70℃-23℃-20℃-73℃適用工作溫度0~+80℃-20~+82℃-40~+125℃-30~+150℃-70~+150℃-23~+150℃-20~+85℃-30~+93
